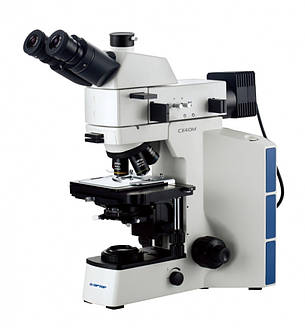

Металографічний мікроскоп CX40M
Металографічний мікроскоп CX40M - Універсальний прямий мікроскоп із можливістю роботи тільки в відбитому (RL) або відбитому та живленому світлі (RL/TL). Ідеальне рішення як інспекційна система, мікроскоп для контролю шліфувань або металографічного мікроскопа. Доступна версія з тринокулярним тубусом і цифровою камерою. Збільшення до 1500 крат, латеральна роздільна здатність до 0,4 мкм.
Зручна та надійна модель для будь-яких завдань металографії, матеріалізації та мікроелектроніки. Прямий мікроскоп із роздільною здатністю до 0,4 мкм у латеральній площині. Світлодіодний освітлювач колірної температури 3200К (тепле світло галогенних ламп). Наявність поляризатора, можливість роботи тільки в відбитому або відбитому світлі.
Мікроскоп Soptop CX40M виконується у двох конфігураціях — тільки для відбитого світла (Soptop CX40MR), а також для відбитого та вхідного світла (Soptop CX40MRT). Під час встановлення освітлювача, що проходить, можливе освітлення у світлому полі або поляризацію. Це вкрай зручна опція, коли на мікроскопі заплановано досліджувати фотошаблони або проводити дослідження мінералів і прозорих матеріалів.
Схема мікроскопа CX40M:
- Похилий тубус із кутом нахилу окулярних трубок 30 градусів.
Опціонально — тринокулярна версія. Поле зору FN 22 — видатний показник у класі. Діоптрійна корекція на кожному окулярі. - Освітлювач відбитого світла. Слоти для поляризаторів, аналізатора, Постійований світловий шлях з апертурною та польовою діафрагмою. Додаткові слоти для ND фільтрів.
- 3000-3500К «тепле біле» світлодіодне джерело світла. Дає змогу отримати спектр світла, близький до галогенного, приємний для очей.
- Ютування апертурної та польової діафрагми у центрі та за діаметром дає змогу отримати рівномірне поле освітлення зразка.
- Поляризаційний комплект дає змогу прибрати відблиски з відблисківних поверхонь, проводити дослідження в поляризованому світлі, контролювати полімерні забруднення кремнієвих пластин тощо.
- Максимально допустима висота зразка становить 28 мм під час роботи на штативі, що проходить, та відбитого світла. Під час роботи на штативі відбитого світла, максимальна висота зразка становить 78 мм.
- Шестигранна викрутка М4, що дає змогу проводити детальне юстирування мікроскопа ніколи не загубиться — вона надійно фіксується в штативі.
- Стопор верхнього положення столу дає змогу запобігти пошкодженню об'єктивів або зразка від торкання один одного.
Технічні характеристики мікроскопа CX40M:
| Оптична система | Оптична система з корекцією на нескінченність. |
| Спостерігальний тубус | 30° бінокулярний тубус, регулювання міжзорякової відстані: 54 мм ~ 75 мм, діоптрійна компенсація ±5 дптр.
30° тринокулярний тубус, регулювання міжзорякового: 54 мм ~ 75 мм, компенсація ±5 дптр, поділ потоку 0/100 або 50/50 |
| Окуляри | План окуляр зі збільшенням 10 крат PL10X22мм (FN22)
План окуляр зі збільшенням 10 крат PL10X22мм (FN22) зі шкалою — окуляр-мікрометром План окуляр фокусований зі збільшенням 10 крат PL10X22мм (FN22) План окуляр зі збільшенням 15 крат PL15X16мм (FN16) |
| Об'єктиви | LWD план ахроматичні об'єктиви 5X/10X/20X/50X/100X. Металографічна серія для відбитого та вхідного світла |
| Револьвер | Револьвер на 5 об'єктивів, розгорнутий всередину |
| Пристрій фокусування | Штатив відбитого та вхідного світла — хід фокусування 28 мм, крок мікровинта 0,002 мм. Максимальний розмір зразка за висотою 28 мм.
Штатив відбитого світла — хід фокусування 28 мм, крок мікрогвинта 0,002 мм. Максимальний розмір зразка за висотою 78 мм під час опускання стола в нижнє положення. |
| Предметний стіл | Механічний XY стіл із подвійним покриттям 175х145 мм, діапазон переміщення осями X Y: 76х42 мм
Металева плита для відбитого світла, спеціальна скляна вставка для роботи в світло, що проходить |
| Відбивне світло | Світлодіодне джерело відбитого світла 5W, 110-220 В. Юстований оптичний шлях відбитого світла, наявність польової й апертурної діафрагми, центрування діафрагм, що додається ключем |
| Прохідне світло | Світлодіодне джерело відбитого світла 5W, 110-220 В. Юстований оптичний шлях відбитого світла, наявність польової й апертурної діафрагми, центрування діафрагм, що додається ключем |
| Конденсор | N.A.0.9 конденсор із верхньою відкидною лінзою для роботи в світлі, що проходить. Освітлення через Келеру |
| Аксесуари | Yellow/neutral/IF550/LBD фільтри для вхідного та відбитого світла
C-mount адаптери: 1X, 0.67X, 0.5X focusing C-mount Інтерференційні фільтри для RL: Blue filter ≤ 480nm; Green filter 520nm~570nm; Red filter 630~750nm; White balance filter Об'єкт мікрометр для калібрування камери 0,001 мм |
- Ціна: Ціну уточнюйте
