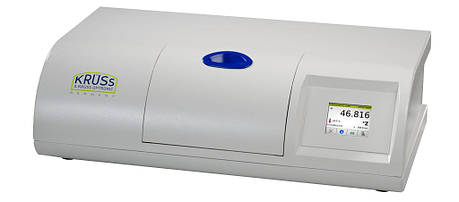

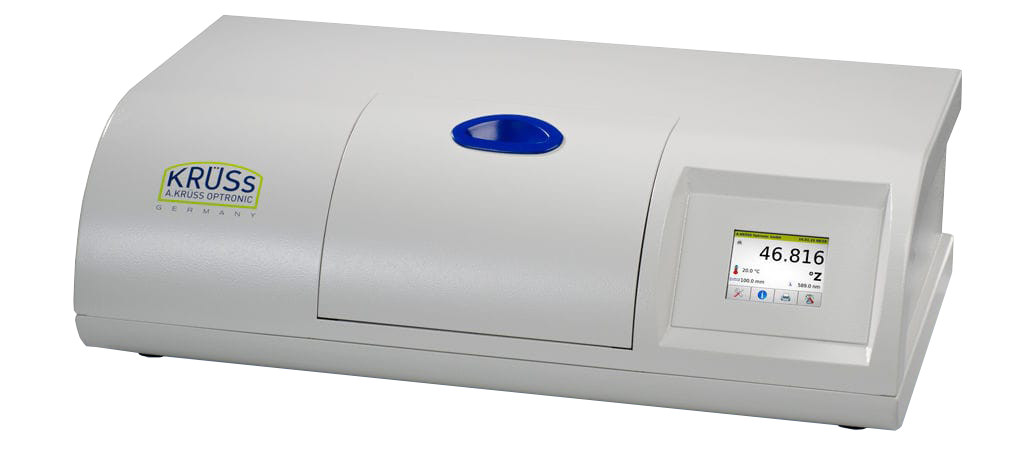

Поляриметр автоматичний P3000, Kruss

Призначення

Поляриметр автоматичний модель Р3000 (Дале поляриметр) призначений для вимірювання кута обертання площини поляризації монохроматичного випромінювання під час його проходження через оптичні активні речовини (водні розчини цукрози, фруктози, глюкози, лікарські препарати, косметичні та мийні засоби) з одночасним вимірюванням температури зразка.

Опис

Поляриметр працює за принципом «оптичного нуля» і складаються з оптикомеханічної системи й електронного блока з мікропроцесором і системою реєстрації.

Світло від джерела монохроматичного випромінювання за допомогою фокусальної лінзи формується у вузький світловий пучок, проходить через нерухомий поляризатор і кювету з оптично активною речовиною, унаслідок чого відбувається поворот площини поляризації монохроматичне випромінювання на певний кут.

Після проходження кювети лінійно поляризований світловий пучок проходить через встановлений на електродвигуні обертовий аналізатор і за допомогою другої лінзи фокусується на напівпровідниковий фотоелектричний детектор, де перетворюється на електричний сигнал, який надходить в електронний блок поляриметра.

Наявність сигналу з фотоелектричного детектора вказує на те, що оптична вісь аналізатора розташована не строго перпендикулярно центральної площини поляризації світла, що виходить із поляризатора та пройшов через кювету з оптично активним речовиною. У разі виникнення розстібання електродвигун обертає аналізатор доти, поки сигнал не зменшиться до нуля, після чого обертовий аналізатор зупиняється, і в поляриметрі встановлюється поляриметричний баланс («оптичний нуль»), що також має місце, коли в кюветі немає оптично активної речовини.

Скомпенсований аналізатором кут повороту площини поляризації після його перетворення, відповідно до записаних у пам'яті мікропроцесора математичним алгоритмом, у формі цифрового сигналу передається на дисплей, де виводиться або в кутових градусах або в міжнародних цукрових градусах без температурної компенсації, значення яких різні для різних оптичних активних речовин.

Результати аналізу зразків можуть бути представлені також у формі значень величини питомого обертання, концентрації та ступеня чистоти.

Поляриметри являють собою автоматичні цифрові вимірювальні прилади та можуть працювати як у стаціонарному режимі з використанням скляних кювет, заповнених оптично активним зразком, так і в автоматичному режимі під час безперервного подавання зразків із використанням проточних кювет із центральною лійкою.

Поляриметри забезпечені цифровим термометром із датчиком температури, вбудованим у камеру для зразка. Датчик температури може також встановлюватися у вимірювальну кювету для відстеження температури в просторі, максимально близькому до зразка.

Камера для зразків (кюветне відділення) у поляриметрах вентилюється для мінімізації перевищення температури в ній над довкіллям. Після закінчення вимірювання вентилятор автоматично вимикається.

Поляриметри дають змогу вибрати та задавати користувачем навіску для цукрових шкал, які відмінних від стандартної міжнародної цукрової шкали.

Перед початком 1-го вимірювання поляриметр упродовж 15 хвилин може бути в режимі стабілізації параметрів.

Як джерело випромінювання використовується світлодіод у комбінації з інтерференційним світлофільтром, що виділяє довжину хвилі 589 нм, що відповідає жовтій лінії D у спектрі випромінювання натрію.

Є роз'єм для під'єднання принтера для роздрукування результатів вимірювань.

На кольоровий рідкокристалічний сенсорний дисплей виводяться результати вимірювань за користувацькою шкалою, температура зразка, довжина використовуваної кювети, довжина хвилі джерела випромінювання, а також мова користувача, дата та час.

Елементи поляриметрів, що містять оптико-механічну систему, електронний блок із мікропроцесором і системою реєстрації, розміщені в єдиному корпусі. Корпус поляриметрів виготовлений із металу з порошковим покриттям і опломбірований для несанкціонованого проникнення.

Програмне забезпечення

Поляриметри постачаються зі встановленим вбудованим програмним забезпеченням, яке забезпечує збирання й оброблення даних вимірювань, їх зображення на користувацькому інтерфейсі, передавання через інтерфейси зв'язку. Програмне забезпечення прошите в пам'ять мікропроцесора та захищене паролем. Вплив програмного забезпечення на метриологічні характеристики враховано під час нормування метричних характеристик.

Технічні характеристики поляриметра Р3000:

Комплект постачання поляриметра Р3000:
