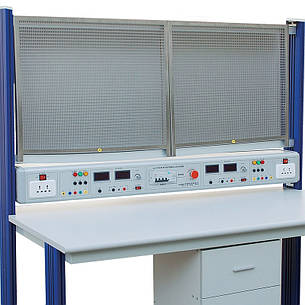

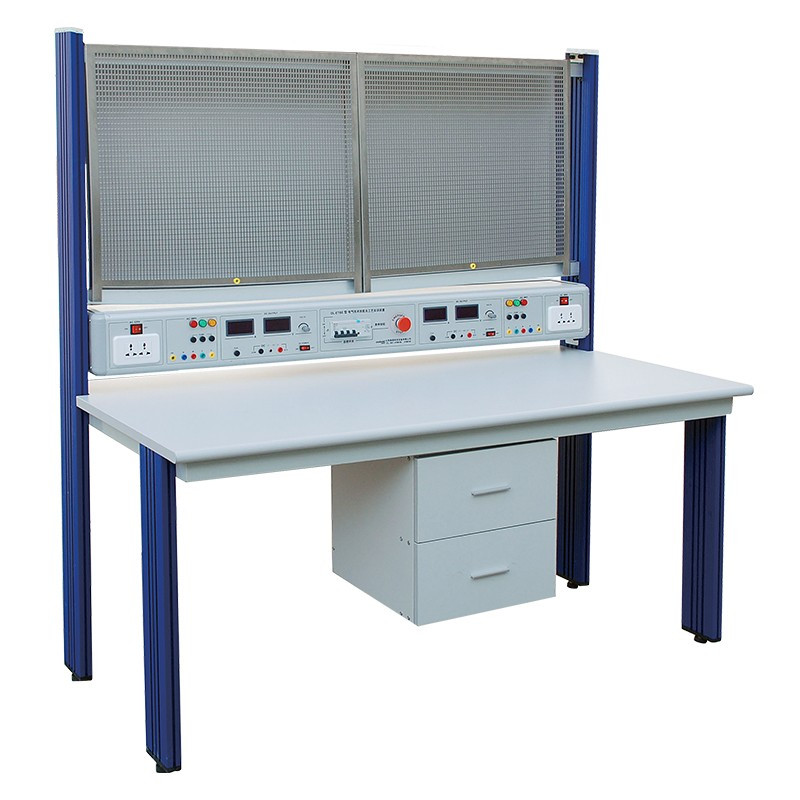

Стенд лабораторний "Система навчання електриків з технічного обслуговування" DLWD-ETBE12D730

Система навчання електриків із технічного обслуговування серії DLWD-ETBE отримала десять національних патентів Китаю. Стенд був включений до "Енциклопедії чудових практичних патентів Китаю"; він був обраний "Гонконзькою міжнародною виставкою патентованих технологій" як патентний проект на золоту медаль із найбільшим потенціалом трансформації; винахідник був внесений до книги "Світові сучасні експерти в галузі чудових технологій"; винахідник був представлений включеним до "Церемонії китайських знаменитостей".

Технічний параметри стенду:

1. Вхідна потужність: AC380V, 50 Гц; трифазна п'ятипровідна система;

2. Розміри: 1600 × 800 × 1800 мм (довжина × ширина × висота);

3. Потужність машини: <1,5 кВА;

4. Управління потужністю: використовується автоматичний повітряний вимикач для включення та вимикання живлення, із системою захисту від короткого замикання, системою захисту від витоків, захистом заземлення, захистом від аварійної зупинки тощо. буд.

5. Вихідна потужність змінного струму: трифазний п'ятипровідний змінний струм 380 ± 10%: вихід захисної оболонки;

Однофазний трипровідний AC 220 ± 10%: вихід захисної оболонки та вихід триполюсної багатофункціональної розетки;

6. Джерело живлення постійного струму: 1,25 ～ 30 В / 2 А, точність регулювання 1%, з м'яким обмеженням струму при короткому замиканні та функціями самовідновлення при короткому замиканні;

7. Вольтметр: цифровий вольтметр постійного струму 0 ～ 200 В, точність 0,5;

8. Амперметр: цифровий амперметр постійного струму 0 6A, точність 0,5 бала.

Перелік лабораторних робіт DLWD-ETBE12D730:

Світловий контур та внутрішній контур

● Керування освітлювальними приладами.

① Управління одним перемикачем

②Подвійний перемикач управління

③ Управління перемикачем затримки та перемикачем затемнення

④Багатоперемикач управління

● Монтаж схеми освітлення

①Проведення в пластиковій оболонці

②Магістральне проведення

● Встановлення системи кількості та розподілу

①Метод страхування

② Електропроводка однофазного ватметра

③Метод відключення

⒉Лінія електропередачі

● Монтаж ліній електропередач.

①Проведення трубопроводу

②Мостове проведення

● Встановлення трифазного лічильника ват-годин.

① Застосування трансформатора ланцюга

②Схема трифазного трипровідного ватметра

③Схема трифазного чотирипровідного ватметра

3. Ланцюг управління прямим обертанням двигуна.

①Ланцюг управління рухом вперед

②Самоблокований передній ланцюг управління контактором

③Самоблокуюча схема управління прямим обертанням контактора із захистом від перевантаження

④ Ланцюг управління інчингом та безперервним змішаним прямим обертанням

4. Пряма та зворотна схема керування трифазним асинхронним двигуном.

①Перемикач заднього ходу, ланцюг управління вперед і назад

②Ланцюг прямого та зворотного управління блокуванням контактора

③Ланцюг прямого та зворотного управління блокуванням кнопок

④Ланцюг прямого та зворотного управління з подвійним блокуванням кнопки та контактора

⑤Ланцюг управління положенням (також званий ланцюгом управління ходом або контуром обмеження)

⑥Ланцюг послідовного управління

⑦ Кілька ліній управління

5. Схема управління знижуючим пуском трифазного асинхронного двигуна.

① Ланцюг управління пуском понижуючого опору послідовного включення обмотки статора

②Вручну керувати ланцюгом керування пуском понижуючого компенсатора

③Кнопка, контактор, проміжне реле управління, компенсатор, знижуючий пуск, ланцюг управління

④Реле часу автоматично керує пусковим ланцюгом понижуючого компенсатора.

⑤Ручне керування - знижуючий пусковий контур

⑥Кнопка, контакторне управління - ланцюг управління знижувальним пуском

⑦Автоматичне керування реле часу - знижуючий пусковий ланцюг

⑧ Yanbian △ ланцюг управління пуском зниженої напруги

⑨ Послідовне з'єднання ротора з трифазним резистивним ланцюгом керування пуском

⑩Кнопка керування послідовним опором пускового ланцюга

Схема автоматичного керування реле часу

Ланцюг автоматичного керування реле струму

Послідовне з'єднання обмоток ротора Чутлива до частоти схема управління пуском реостату

Схема кулачкового регулятора асинхронного двигуна із фазним ротором

6. Схема керування гальмом трифазного асинхронного двигуна.

①Ланцюг управління електромагнітним гальмом стоянки (гальмо з відключеним живленням і гальмо з включенням живлення)

②Реверсне підключення ланцюга управління гальмом (одностороннє та двостороннє)

③Потужність ланцюга управління гальмуванням (з безтрансформаторним та трансформаторним)

④Конденсаторне гальмування

7. Схема керування багатошвидкісним асинхронним двигуном.

① Контактор керує ланцюгом керування двошвидкісним двигуном.

②Реле часу керує ланцюгом керування двошвидкісним двигуном.

8. Схема керування тришвидкісним асинхронним двигуном.

① Контактор керує ланцюгом керування тришвидкісним асинхронним двигуном.

② Схема керування реле часу для керування тришвидкісним асинхронним двигуном

9. Основна схема управління паралельним/послідовним двигуном постійного струму.

①Схема керування ручним / автоматичним запуском

②Ланцюг прямого та зворотного управління

③Ланцюг управління гальмом (гальмування зі споживанням енергії, гальмування заднім ходом)

④Ланцюг управління швидкістю (послідовний опір ланцюга якоря, зміна основного магнітного потоку, зміна напруги якоря)

10. Принципова схема керування трифазним синхронним двигуном.

① Ланцюг управління пуском (метод пуску допоміжного двигуна, метод асинхронного пуску)

②Ланцюг управління гальмом (споживання енергії при гальмуванні)

11. Схема електричного керування верстатом.

① Схема електричного керування токарним верстатом (типу CA6140 і т. д.)

②Електрична схема управління радіально-свердлильним верстатом (Z37, Z3050 та ін.)

③Схема електричного управління шліфувальною машиною (тип M7130 і т. д.)

④Ланцюг електричного управління універсального фрезерного верстата (типу Х6132 та ін.)

⑤ Схема електричного керування горизонтально-розточувальним верстатом (Т68, Т 610 та ін.)

⑥Ланцюг електричного управління мостового крана (15/3 тн)
