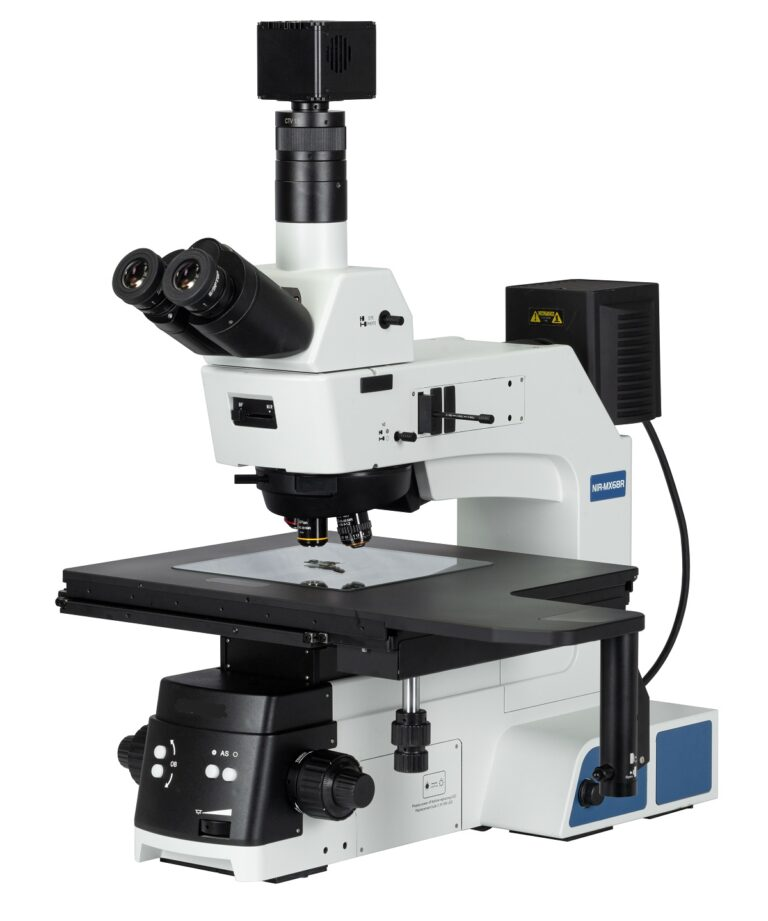

Промисловий інфрачервоний мікроскоп NIR-MX68R
Опис
Інформація для замовлення
Розроблена компанією Sunny промислова інфрачервона мікроскопічна система серії NIR-MX використовує проникну природу інфрачервоного світла для контролю чипів і підходить для оптичного зв'язку, вдосконаленого паковання та виробництва пластин. Система використовує довгохвильове інфрачервоне світло, яке підвищує здатність проникати в кремній і забезпечує чітке зображення, що робить її провідним обладнанням для контролю NIR і забезпечує надійну підтримку для промислового контроля.
Особливості інфрачервоного мікроскопа NIR-MX68R:
- Промислова система мікроскопічної візуалізації в ближньому інфрачервоному діапазоні може використовуватися для отримання зображень і спостереження за внутрішніми частинами інкапсульованих чипів та пластин.;
- Ближній інфрачервоний діапазон (900-1700 нм) має широкий спектральний діапазон, мале розсіювання і високу проникну здатність для кремнієвих пластин (германнявих пластин);
- Широкопальне освітлення та матричне детектування використовуються для отримання широкоспектральних, широкопальних зображень із високою роздільною здатністю;
- Об'єктиви з великою числовою апертурою (з регулювальним кільцем) дають змогу усунути аберацію, викликану поганим охопленням вимірюваного об'єкта, і забезпечити ефективне та точне виявлення в ближнем інфрачервоному діапазоні.
Технічні характеристики серії мікроскопів NIR-MX:
| Оптична система | Нескінченна оптична система з корекцією кольору |
| Окуляри | Ширококутний окуляр із високою точкою огляду PL10X/23 мм, діоптрійне регулювання |
| Оптична головка | Тринокулярна головка з кутом нахилу 30° у ближньому інфрачервоному діапазоні (пряме зображення), міжзіркова відстань: 50-76 мм, коефіцієнт поділу: 100:0 або 0:100 |
| Об'єктиви | План напів-APO NIR об'єктив 5X/10X/20X/50X |
| Револьверний пристрій | Електронне шестимісне зі слотом для DIC-аналізу |
| Столик | 6-дюймовий тришаровий механічний столик з коаксіальним регулюванням у нижньому положенні; розмір: 445 мм × 240 мм, діапазон переміщення для відбитого світла: 158 мм × 158 мм; діапазон переміщення для світла, що проходить: 100 × 100 мм; з ручкою зчеплення для швидкого переміщення; металева пластина для використання в відбитому світлі; поворотний столик/6-дюймовий пластинчастий диск, підходить для 4, 5, 6-дюймових пластин або 8-дюймовий тришаровий механічний столик з коаксіальним регулюванням у нижньому положенні, розмір: 525 мм X 330 мм, діапазон переміщення: 210 мм X 210 мм; з ручкою зчеплення для швидкого переміщення; металева пластина для використання в відбитому світлі; поворотний столик/8-дюймовий пластинчастий диск, підходить для 6, 8-дюймових пластин |
| Корпус | з коаксіальним механізмом фокусування з низьким положенням, грубий діапазон: 35 мм, висока точність: 0,001 мм. З верхнім межею та регулюванням натягу. Вбудована система широкої напруги 100-240 В |
| Освітлення на вибір | Відбивний освітлювач NIR з перемикачем для зміни світлого поля та NIR; з регульованою електричною апертурною діафрагмою, центр якої регулюється; З гніздом для кольорового фільтра; Галогенна лампа 12 В 100 Вт |
| Фільтр | Полоси (1100 нм, 1200 нм, 1300 нм) |
| Камера | ближнього ІЧ на 1,3-мегапіксельна |
| Адаптер для камери | 0,35X /0,5X / 0,65X/ 1X Адаптер C-mount |
| Аксесуари | Високоточний мікрометр; ПК; програмне забезпечення з функціями обробки зображень, отримання зображень, управління зображеннями, вимірювання |
| Реалізувані методики | Світле поле / Ближній інфрачервоний (NIR) |
- Ціна: Ціну уточнюйте
