Модульний тренажер авіоніки AT-90012

AT-90012 - цей модульний тренажер авіоніки є модельованою системою авіоніки з повними функціями літака. Завдяки установці компонентів для демонстрації фактичної роботи він дає студентам краще розуміння принципів роботи різних авіонікових систем літака.

Модульний тренажер авіоніки AT-90012 складається з 5-ти незалежних модулів, які можна компанувати на свій розсуд і замовляти окремо.

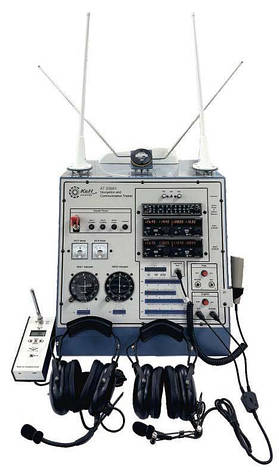

Модуль №1 - Тренажер з навігації та зв'язку AT-93001:

Тренажер складається з наступних частин:
1. Компоненти
(1) Пристрій внутрішнього зв'язку
У комплекті два комплекти роз'ємів для навушників.
(2) Аудіо панель
(3) Два комплекти приймача NAV/COMM
а. Приймач УКХ зв'язку
Діапазон частот: 118,00-136,95 МГц.
б. Всеспрямований діапазон ОВЧ (VOR)
Діапазон частот: 108,00-117,95 МГц.
в. Приймач курсового маяка (LOC)
Діапазон частот: 108,00-117,95 МГц.
d. Приймач глісади (GS)
Діапазон частот: 329,15-335,00 МГц
(4) Індикатор VOR/LOC
(5) Індикатор ILS
(6) Антена маркерного маяка
(7) Антена VOR/LOC/GS
(8) Два комплекти антен зв'язку УКХ.
(9) Вимірник напруги постійного струму/вимірник постійного струму
(10) Динамік
(11) Автоматичні вимикачі
(12) PIN-роз'єм приладу/індикатора
2. Панель моделювання несправностей
3. 90–230 В змінного струму, 50 Гц/60 Гц.
4. Аксесуари
(1) Ручний тестер пандуса
а. Антена
б. Вихідна потужність VOR: -10±3 дБм
в. Вихідна потужність курсового радіомаяка: -10 ±3 дБм
д. Вихідна потужність GS: -15±3 дБм
е. Вихідна потужність маркерного маяка: -17±3 дБм
ф. Радіальна точність VOR: ±1 градус
м. Точність курсового маяка DDM: ±15%
годину Точність GSDDM: ±15%
(2) Два комплекти гарнітур
(3) Ручний мікрофон
(4) Посібник з експлуатації.

Модуль №2 - Система автоматичного пеленгатора (ADF) АТ-93002:

Тренажер складається з наступних частин:
1. Компоненти
(1) хост АПД
Діапазон частот: 200-1799 кГц
(2) Антена АПД
(3) Індикатор АПД
(4) Тестер
а. Амплітудна модуляція (AM)
б. Діапазон частот: 525 кГц~1625 кГц
в. Звук абетки Морзе
д. Вимірювальна розетка
(5) Вимірник напруги постійного струму/вимірник постійного струму
(6) Динамік
(7) Автоматичні вимикачі
(8) PIN-роз'єм приладу/індикатора
2. Панель моделювання несправностей
3. 90–230 В змінного струму, 50 Гц/60 Гц.
4. Аксесуари
Інструкція з експлуатації.

Модуль №3 - Глобальна навігаційна система позиціонування (GPS) AT-93003:

Тренажер складається з наступних частин:
1. Компоненти
(1) GPS-хост
Плани польотів можна створювати, редагувати та
збережено, і можна зберегти як мінімум 10 дорожніх точок.
влаштував сам
(2) GPS-антена
(3) Індикатор GPS/VOR/LOC/GS
(4) Кольоровий 7-дюймовий графічний дисплей.
а. Забезпечте кілька уявлень
б. Попередньо завантажено відповідність авіаційним вимогам
Дані Джеппесена
(5) Перемикач режиму
а. Супутникове позиціонування
б. Віртуальне координатне позиціонування (на руки)
(6) Вимірник напруги постійного струму/вимірник постійного струму
(7) Автоматичні вимикачі
(8) PIN-роз'єм приладу/індикатора
2. Панель моделювання несправностей
3. 90–230 В змінного струму, 50 Гц/60 Гц.
4. Аксесуари
Інструкція з експлуатації.

Модуль №4 - Система далекомірного обладнання (DME) АТ-93004:

Тренажер складається з наступних частин:
1. Компоненти
(1) Хост DME
(2) Два комплекти антен DME
(3) Тестер
а. 3 набори каналів DME (частота сполучення VOR)
17X-канал (108,00 МГц), 17Y-канал (108,05 МГц)
18X-канал (108,10 МГц)
б. Ідентифікаційний тон
в. Довільно генерувати швидко/повільно, збільшувати/зменшувати
Сигнал відстані DME
д. Вимір пікової потужності передачі
(4) Вимірник напруги постійного струму/вимірник постійного струму
(5) Динамік
(6) Автоматичні вимикачі
2. 90–230 В змінного струму, 50 Гц/60 Гц.
3. Аксесуари
Інструкція з експлуатації.

Модуль №5 - Система кондиціювання з транспондерним режимом AT-93005:

Тренажер складається з наступних частин:
1.Компоненти
(1) Хост транспондера
(2) Антена транспондера
(3) Пристрій імітації висотного тиску
а. Цифровий індикатор тиску
б. Клапан регулювання тиску
(4) Тестовий комплект для кодування висоти
(5) Висотомір
(6) Вимірник напруги постійного струму/вимірник постійного струму
(7) Автоматичні вимикачі
(8) PIN-роз'єм приладу
2. Панель моделювання несправностей
3. 90–230 В змінного струму, 50 Гц/60 Гц.
4. Аксесуари
(1) Ручний тестер пандуса
а. Антена
б. Робота в режимі A та режимі C
(2) Посібник з експлуатації.
