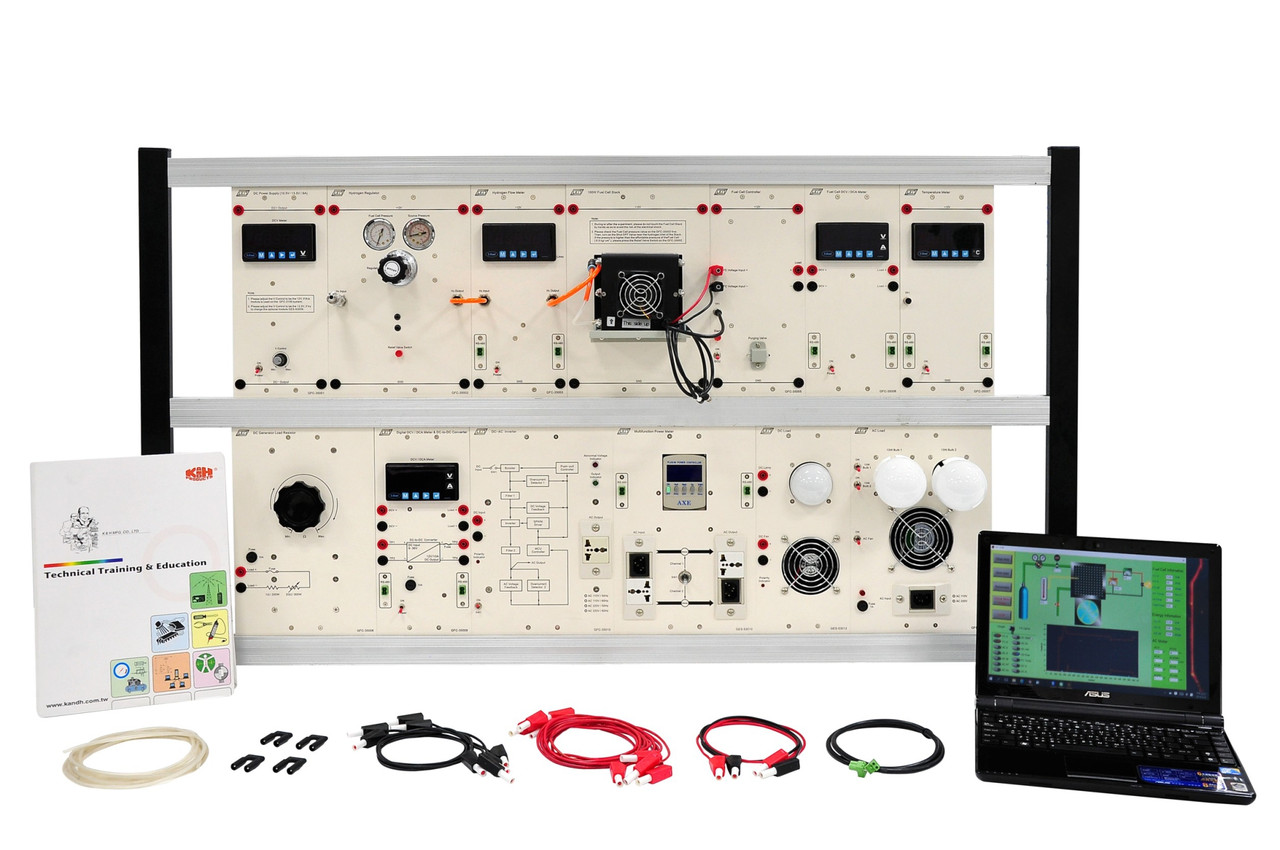

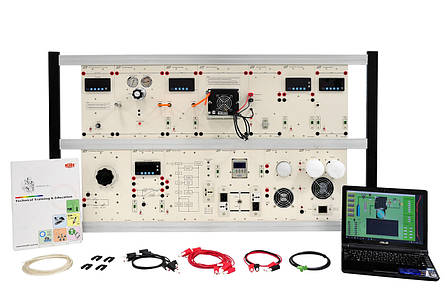

Стенд лабораторний " Гібридна навчальна система з паливними елементами з протонообмінними мембранами" GFC-3100

Принцип дії водневого паливного PEM-елемента полягає в тому, щоб за допомогою протонообмінної мембрани генерувати електрику за допомогою електрохімічної реакції між воднем і киснем. Водорід вважається джерелом паливного елемента. Перевага технології водневих паливних PEMелементів полягає в високій ефективності генерування електрики. Крім того, єдиними побічними продуктами паливного елемента є тепло та вода, які не несуть жодної загрози довкіллю. Ця технологія відповідає сучасним екологічним вимогам. Гібридна навчальна система з паливними елементами з протонообмінними мембранами (GFC-3100) являє собою модульну навчальну платформу з безпечним і захищеним експериментальним середовищем, у якому можна легко під'єднати паливний елемент із водневим балоном високого тиску за допомогою швидкорознімного з'єднання. Більшість навчальних тем GFC-3100 пов'язані з оптимізацією роботи, ефективністю перетворення енергії на водневого паливного PEM-елемента, а також з інтеграцією та застосуванням технології водневих паливних PEM-елементів. У разі спільного використання гібридної навчальної системи з паливними елементами з протонообмінними мембранами GFC-3100 та гібридною сонячно-вітровою системою GES-500 (опція) можна побудувати електрогенерувальну систему на відновлюваних джерелах, вирішивчи у такий спосіб проблема браку вітрової й сонячної енергії. Водночас електрогенерувальна мережа стає повнішою та досконалішою.

Особливості стенда:

1. Архітектура відкритої системи та гнучка панель зі зручною заміною деталей;

2. Спеціальна база цих паливних елементів для навчання та наукових досліджень;

3. Дані можна показувати та зберігати за допомогою ПЗ;

4. За допомогою цифрового вимірювача можна спостерігати робочий статус системи в реальному часі;

5. Безпечні роз'єми обладнані всіма вхідними та вихідними контактами для зручного та безпечного під'єднання під час експериментів;

6. Передбачений захист від зворотної полярності, щоб уникнути пошкоджень під час подавання напруги живлення зворотної полярності;

7. Передбачені ефективні рішення для фундаментального вивчення водневих паливних PEMелементів, способу зберігання водню та відповідних нормативів безпеки.

Перелік лабораторних робіт:

1. GFC-3100 Знайомство з модулем і встановлення ПЗ;

2. Принцип роботи батареї паливних елементів;

3. Зберігання водню — теорія та практика;

4. Експеримент з активацією;

5. Крива I-V;

6. Розрахунок ККД паливного елемента;

7. Застереження щільності потужності окремого елемента та батареї;

8. Перетворювач постійного струму;

9. ККД. перетворювача;

10. Паливний елемент і сонячна енергосистема (з опцією GES-500A);

11. Паливні елементи та вітрова енергосистема (з опцією GES-500B);

12. Паливні елементи, вітрова та сонячна енергосистеми (з опцією GES-500).
