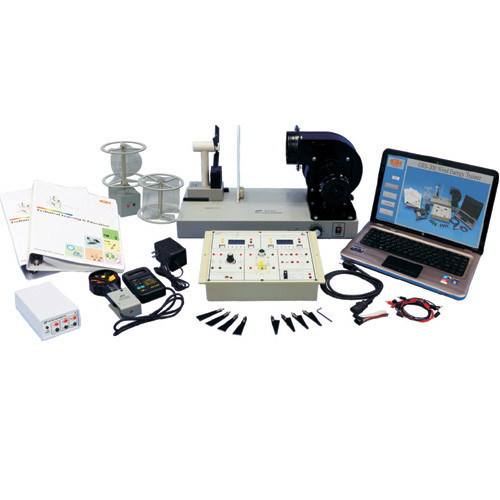

Стенд лабораторний "Імітатор вітроустановки" GES-200

Імітатор вітроустановки GES-200 — простий автономний тренажер, призначений для вивчення основних принципів та характеристик вітроустацій. Різні вольтамперні характеристики та криві заряду/розряду знімаються за різних швидкостей вітру, навантажень і з різними вітровими генераторами.

Особливості стенда GES-200 :

• Автономний імітатор вітроустановки;
• Модульна структура, зручність налаштування та зберігання;
• Можливість вибору типів лопатей, регулювання числа та кута нахилу лопатей;
• Вітрогенератори з вертикальною та горизонтальною осями обертання;
• Можливість вибору блока збору даних, легкість збирання та зберігання експериментальних даних.

Перелік лабораторних робіт:

1. Вимірювання швидкості вітру анемометром;
2. співвідношення між швидкістю вітру та параметрами керування повітродувом;
3. Вплив типів лопатей вітрогенератора з горизонтальною віссю обертання на вихідну потужність;
4. Співвідношення між вихідною потужністю й кількістю лопатей вітрогенератора з горизонтальною віссю обертання;
5. Вплив кута нахилу лопатей вітрогенератора з горизонтальною віссю обертання на вихідну потужність;
6. Вольтамперна характеристика вітрогенератора з горизонтальною віссю обертання за постійної швидкості вітру;
7. Співвідношення між розміщенням і вольтамперною характеристикою вітрогенератора з горизонтальною віссю обертання;
8. Вплив різних швидкостей вітру на вихідну потужність вітрогенератора з горизонтальною віссю обертання;
9. Вихідна потужність 3-лопатевої й 4-лопатевої вітрогенератора з вертикальною віссю обертання;
10. Вольтамперна характеристика вітрогенератора з вертикальною віссю обертання за постійної швидкості вітру;
11. Заряджання конденсатора від вітрогенератора з горизонтальною віссю обертання;
12. Розряд конденсатора за допомогою різних навантажень;
13. Побудова маленької вітроустановки.
