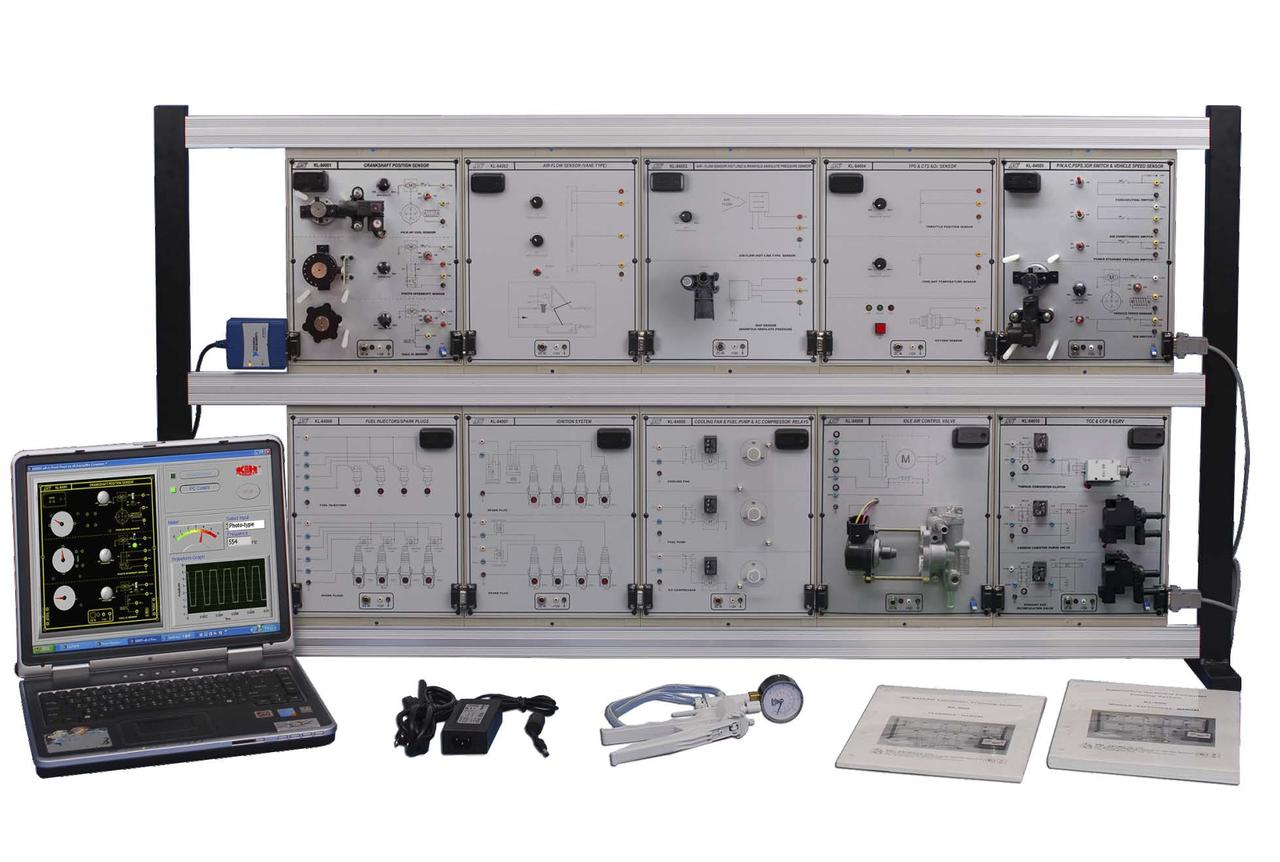

Стенд лабораторний "Імітації датчиків електронної системи керування двигуном CAN BUS" KL-800A

Навчальна система KL-800A CAN BUS Autotronic являє собою розподілену систему керування, що підтримується вдосконаленою системою послідовної шини CAN (мережа контролерів). CAN — це багатоагістральна шина з відкритою лінійною структурою з однією лінією шини та рівними вузлами. Кількість вузлів необмежена протоколом.
     Кожен модуль системи KL-800A являє собою ECU або сумісний пристрій (вузел) за CAN BUS. Передавання даних між модулями здійснюється мікроконтролерами через CAN BUS. Коли сигнали та дані вирушають на персональний комп'ютер, система комп'ютерного моніторингу показує поточний стан і дані модуля на екрані ПК і вмикає сигнальну лампу, якщо щось не так.
     Система KL-800A здатна моделювати роботу системи впорскування палива, системи запалювання й контролю вихлопних газів. Експерименти містять характеристики та роботу різних датчиків і виконавчих механізмів, які використовуються в автомобілях.

Особливості стенда KL-800A:

1. CAN-сумісні модулі можна легко з'єднати разом за допомогою 9-контактних роз'ємів D-sub і кабелів. Ці модулі можуть взаємодіяти один з одним.
2. Зручний графічний інтерфейс дає змогу користувачеві показувати модулі та керувати ними на екрані ПК.
3. Кожен модуль обладнаний перемикачами моделювання несправностей для практики усунення неполадок.

Перелік лабораторних робіт:

1. Датчики частоти обертання двигуна;
2. Датчики витрати повітря;
3. Датчик положення дросельної заслінки;
4. Датчик температури охолоджувальної рідини;
5. Датчик кисню;
6. Датчик швидкості автомобіля;
7. Перемикання третього передавання;
8. Перемикач паркування/нейтралі;
9. Вимикач кондиціонера;
10. Датчик тиску гідропідсилювача кермового керування;
11. Система запалювання з комп'ютерним керуванням;
12. Схема форсунки;
13. Ланцюг реле охолоджувального вентилятора;
14. Ланцюг реле паливного насоса;
15. Ланцюг реле компресора кондиціонера.
16.  Клапан регулювання холостого ходу.
17. Муфта гідротрансформатора.
18. Клапан продування вугільного балона.
19. Клапан рециркуляції вихлопних газів.
20. Автомобільний комп'ютер.
