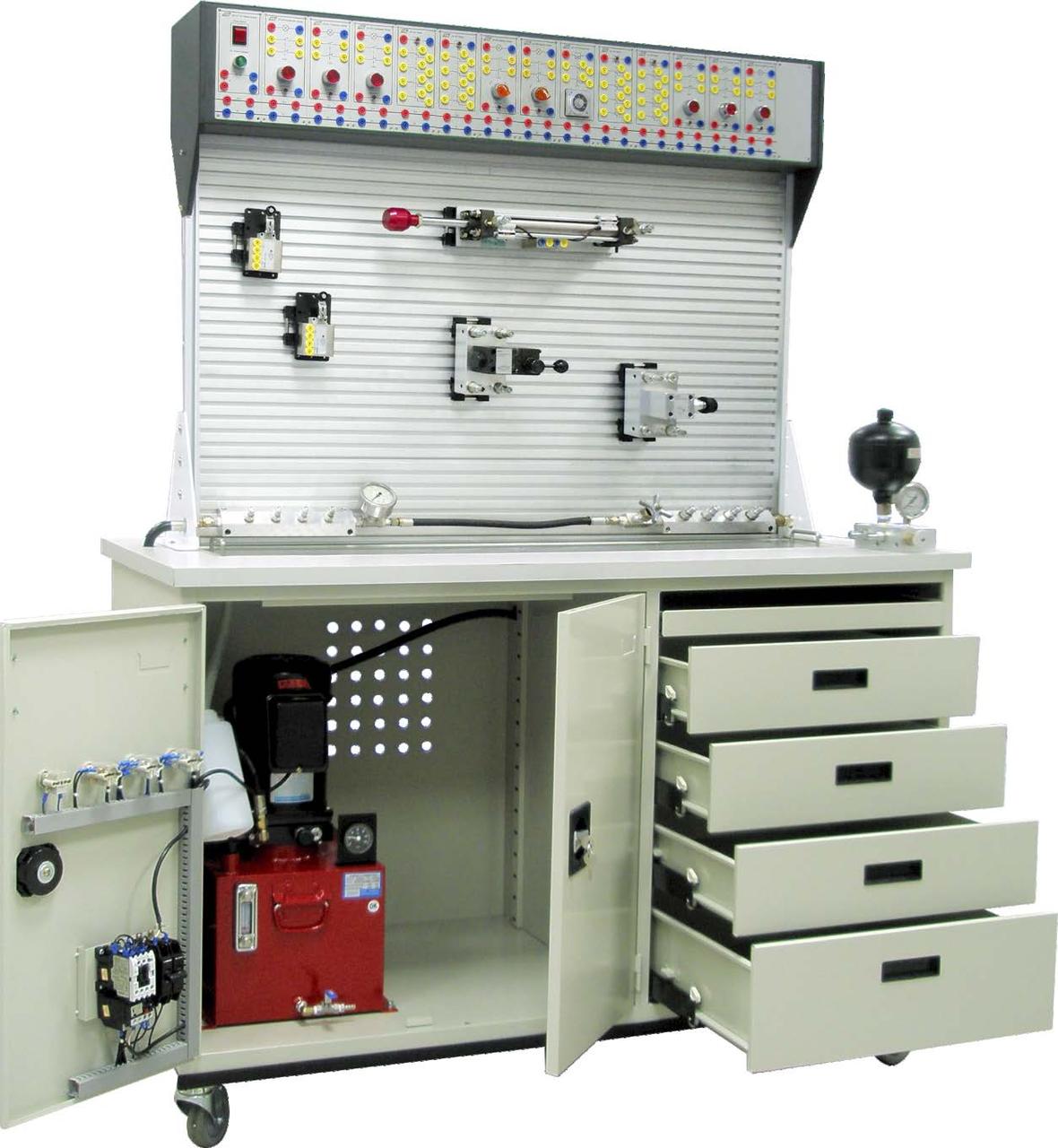

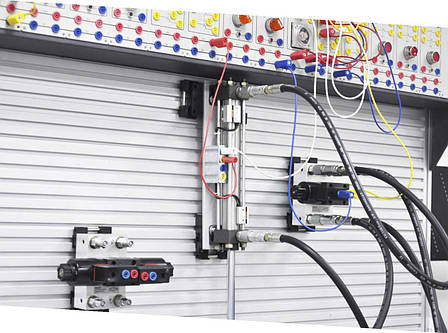

Стенд лабораторний "Навчальна гідравлічна система" HS-2000

Стенд лабораторний "Навчальна гідравлічна система" HS-2000, фото 1
Стенд лабораторний "Навчальна гідравлічна система" HS-2000, фото 3
Опис
Характеристики
Інформація для замовлення

Відома, що автоматизація виробництва — незамінний засіб зниження собівартості продукції, підвищення ефективності виробництва та якості виробів. Її широко застосовують у електронній, напівпровідниковій, світлодіодному та механічній галузях. У автоматизації виробництва важливу роль відіграє стиснене повітря.

      Система HS-2000 призначена для розширеного навчання й охоплює теми від основних гідравлічних компонентів, розробки складних гідравлічних схем до електричних систем контролю на ПЛК. За допомогою навчальної системи HS-2000 навчальний може підвищити свою кваліфікацію до рівня інженера автоматизації високого класу.

Особливості стенда HS-2000:

  • Навчальні знайомляться з принципами роботи та застосуванням різних гідравлічних компонентів.

  • Навчальні вчаться розробки гідравлічних схем.

  • Навчальні вивчають програмування ПЛК, зокрема архітектуру, команди та  багатоступеневі діаграми.

        Перелік лабораторних робіт:

ЧАСТИНА I: Основні гідравлічні компоненти
1.  Гідравлічний насос
2.  Розвантажувальний клапан
3.  Редукційний клапан
4.  Загуби тиску в шлангах
5.  Клапан-регулятор витрати
6.  Лінійний зворотний клапан
7.  Керований зворотний клапан
8.  Напрямний розподілювач
9.   Гідравлічний циліндр одинарної дії
10.  Гідравлічний циліндр подвійної дії
11.  Гідравлічний двигун

ЧАСТИНА II: Основні гідравлічні схеми керування
1.  Схема регулювання тиску
2.  Захисна схема
3.  Подвійна схема регулювання тиску
4.  Послідовна схема керування (1)
5.  Послідовна схема керування (2)
6.  Схема врівноваження тиску
7.  Редукційний ланцюг
8.  Вимірювач — вхідний ланцюг регулювання потоку
9.  Вимірювач — вихідний ланцюг регулювання потоку
10.  Ланцюг регулювання на золі
11.  Ланцюг утримання тиску
12.  Диференціальний ланцюг
13.  Ланцюг синхронізації
14.  Ланцюг керування акумулятором
15.  Ланцюг керування гідравлічним двигуном

ЧАСТИНА III: Основні електрогідравлічні схеми керування

1.  Послідовний ланцюг
2.  Паралельний ланцюг
3.  Ланцюг дистанційного керування
4.  Послідовна схема керування (1)
5.  Послідовна схема керування (2)
6.  Ланцюг керування прокладкою
7.  Контрольний ланцюг зниження тиску
8.  Вимірювач — вхідний ланцюг регулювання потоку
9.  Вимірювач — вихідний ланцюг регулювання потоку
10.  Ланцюг регулювання на золі
11.  Ланцюг двошвидкісного контролю
12.  Диференціальний ланцюг керування
13.  Синхронний ланцюг керування
14.  Контрольний ланцюг утримання тиску
15.  Ланцюг керування акумулятором
16.  Ланцюг керування гідравлічним двигуном
17.   Контрольний ланцюг датчика тиску

ЧАСТИНА IV: Послідовні електрогідравлічні схеми керування
1.  Однотактний зворотно-поступальний рух циліндра за допомогою кнопки та клапана з однобічним електромагнітним керуванням
2.  Однотактний зворотно-поступальний рух циліндра за допомогою кнопок і клапана з одностороннім електромагнітним керуванням
3.  Однотактний зворотно-поступальний рух циліндра за допомогою граничного перемикача і клапана з однобічним електромагнітним керуванням
4.  Безперервний зворотно-поступальний рух циліндра за допомогою граничних перемикачів і клапана з однобічним електромагнітним керуванням
5.  Однотактний зворотно-поступальний рух циліндра за допомогою таймера та клапана з одностороннім електромагнітним керуванням
6.  Безперервний зворотно-поступальний рух циліндра за допомогою таймера та клапана з одностороннім електромагнітним керуванням
7.  Однотактний зворотно-поступальний рух циліндра за допомогою кнопок і клапана з двостороннім електромагнітним керуванням
8.  Однотактний зворотно-поступальний рух циліндра за допомогою граничного перемикача та клапана з двостороннім електромагнітним керуванням
9.  Безперервний зворотно-поступальний рух циліндра за допомогою граничних перемикачів і клапана з двостороннім електромагнітним керуванням
10.  Однотактний зворотно-поступальний рух циліндра за допомогою граничного перемикача таймера та клапана з двостороннім електромагнітним керуванням
11.  Однотактний зворотно-поступальний рух циліндра за допомогою граничних перемикачів таймера та клапана з двостороннім електромагнітним керуванням
12.  Безперервний зворотно-поступальний рух циліндра за допомогою граничних перемикачів і клапана з двостороннім електромагнітним керуванням
13.  Завдання послідовності роботи двох циліндрів (A+B+B-A-) за допомогою клапанів з однобічним електромагнітним керуванням
14.  Завдання послідовності роботи двох циліндрів (A+/   / B-) за допомогою клапанів з однобічним електромагнітним керуванням
15.  Завдання послідовності роботи двох циліндрів (A+B+/Витримка часу/A-B-) за допомогою клапана з однобічним електромагнітним керуванням
16.  Завдання послідовності роботи двох циліндрів (A+B+A-B) за допомогою клапанів із двостороннім електромагнітним керуванням
17.  Завдання послідовності роботи двох циліндрів (A+B+/   ) за допомогою клапанів із двостороннім електромагнітним керуванням
18.  Завдання послідовності роботи двох циліндрів (A+B+/Витримка часу/A-B-) за допомогою клапанів із двостороннім електромагнітним керуванням.

Основні
ВиробникB&B
  • Ціна: Ціну уточнюйте
