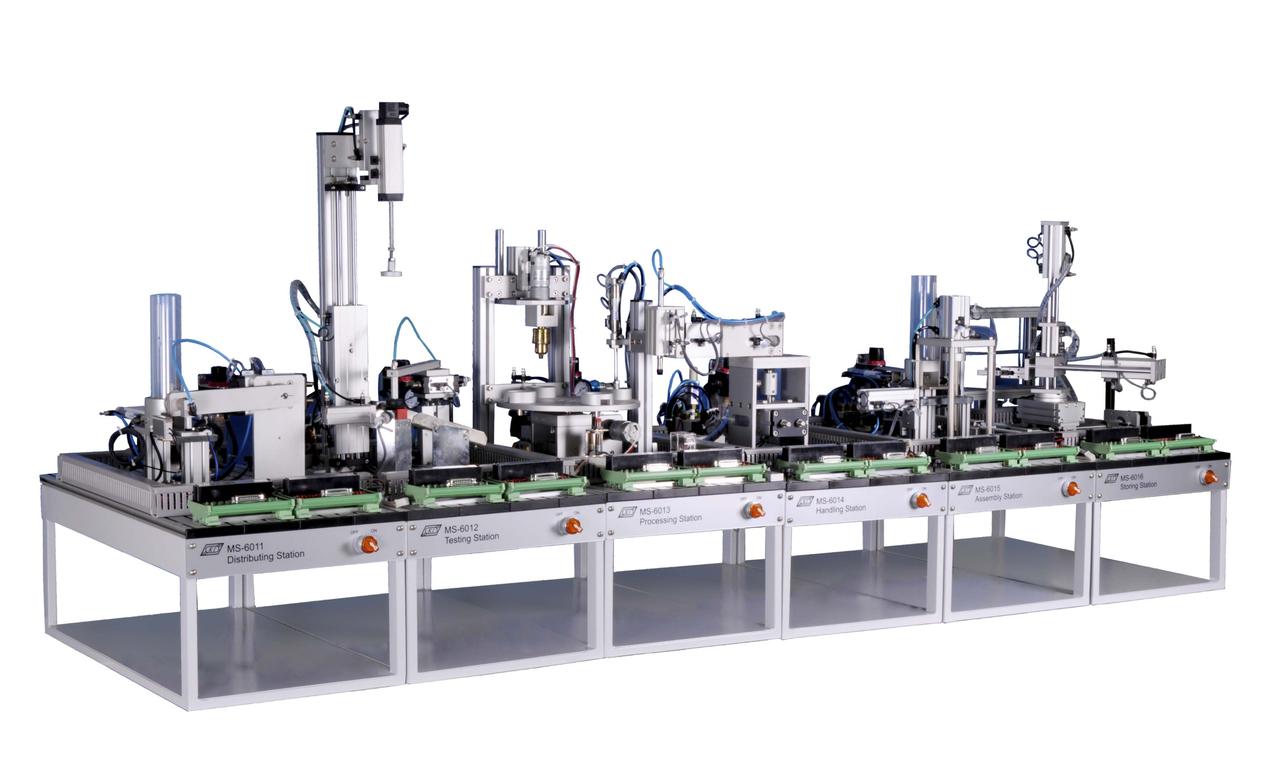

Стенд лабораторний "Мехатронна навчальна система (для PLC-310)" MS-6600

Мехатроніка — це міждисциплінарна зона техніки. Це поєднання механічних, електричних, комунікаційних, керівних і комп'ютерних технологій. Мехатронні системи зазвичай використовують мікрокомп'ютери для забезпечення безперебійної роботи та вищої надійності.
Система містить станції розподілу, тестування, оброблення, оброблення, збирання та зберігання. Кожна станція може працювати окремо або бути об'єднана в єдину систему для моделювання реальних виробничих процесів.

Відтоді як ПЛК (програмований логовий контролер) був вперше представлений 1970 року, він широко застосовувався в різних промислових цілях, як-от керування машинами та процесами.
     Станції модульної виробничої системи дають змогу моделювати реальні виробничі процеси, наявні в промисловій сфері. Система універсальна, відра зліва, модульна та гнучка для подальшого розширення. Студенти можуть вивчити весь процес виробництва, як-от годування, обробка тощо.

    Кожна станція спрощує навчання роботи та може бути послідовно, крок за кроком, розширена завдяки побудови складної автоматизованої процедури.

Особливості стенда MS-6600

1. Перемикачі моделювання входу функціонують як рівень і імпульсний вхід для різного вхідного сигналу.
2. Програмне забезпечення для розробки на базі Windows.
3. Асорті периферійних пристроїв і пристроїв, що підтримують зовнішні розширення, для яких вони особливо підходять.
лабораторний експеримент і реалізація проєкту.
4. Різні пристрої введення-виведення моделювання для вивчення та спостереження за результатами.
5. Використання безпечних роз'ємів 4 мм на вхідних/вихідних клемах для гарантування безпеки користувачів.

Перелік модулів:

1. Розподільна станція (MS-6011)
Модульна конструкція, розподільна станція розділена на кілька модулів, кожен модуль обладнаний спеціальною клемною колодкою для під'єднання дротів. Його легко зібрати та розібрати.

2. Випробувальна станція (MS-6012)
Випробувальна станція складається з приводного циліндра потенціометра, циліндра осі R, підіймального циліндра, циліндра осі Z, генератора вакууму та датчиків сортування заготівок.

3. Станція оброблення (MS-6013)
Станція оброблення складається з поворотного індексного столу, циліндр приводу шашки, циліндр подавання свердла, дриль привод шпинделя та циліндр затиску.

4. Станція оброблення (MS-6014)
Станція оброблення складається з циліндра осі Z, циліндра осі Y, циліндра осі R і генератора вакууму.

5. Збіркова станція (MS-6015)
Станція складання складається з пресциліндру, що передає штовхального циліндра та циліндра подавання деталей, що єднуються.

6. Станція зберігання (MS-6016)
Станція зберігання складається з верхнього та нижнього циліндрів осі Z, циліндра осі Y, циліндра осі R, захоплення, крокового двигуна та основи салазок.
