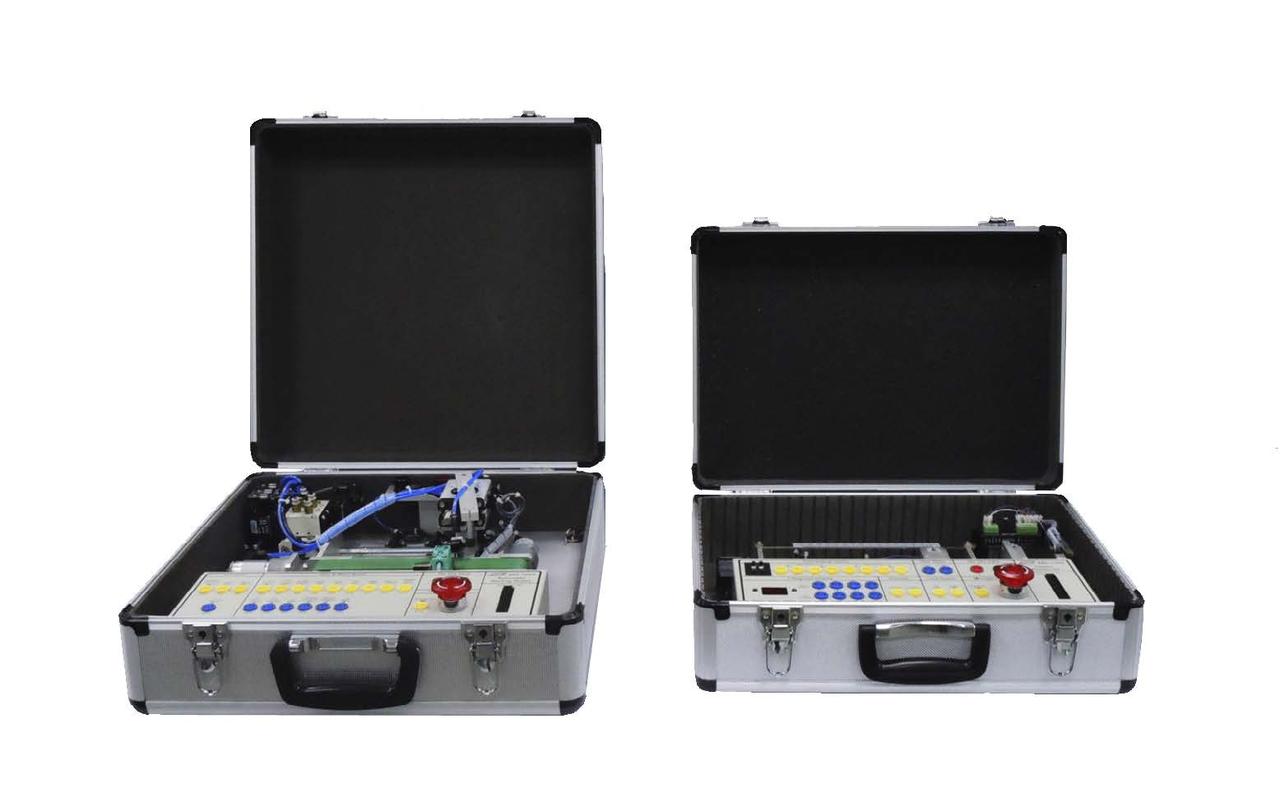

Стенд лабораторний "Перносна хутряна навчальна система (для PLC-310)" MS-7600

Стенд MS-7600 містить два незалежні навчальні модулі з мехатроніки. Це автоматичний сортувальний робот и лінійний позиціонер. Цими двома модулями можна керувати безпосередньо за допомогою PLC-310 або інших систем ПЛК через порти цифрового введення та виведення на панелі керування. Кожна модель пропонує як мінімум десять курсів навчання, починаючи від вивчення характеристик кожного хутряного компонента та закінчуючи керуванням усієї хутряної системи. Він забезпечує ефективний спосіб отримати глибокі знання й концепцію керування «автоматизацією виробництва».

Особливості стенда:

1. Його портативний розмір дає змогу легко проводити експерименти на лабораторному столі.
2. Використання безпечних виделок і розеток діаметром 4 мм для клемних з'єднань пристроїв для забезпечення фізичної безпеки користувачів.
3. Стан вхідних і вихідних сигналів контролюється і відбивається на розташованому поруч світлодіоді стану.
4. Різнобарвні роз'єми введення-виведення для позначення різних функцій порту: жовті роз'єми для введення сигналу, сині роз'єми для виведення сигналу, червоний роз'єм для входу живлення постійного струму, чорний роз'єм для заземлення джерела живлення постійного тока.
5. Зовнішній інтерфейс підтримує розширення, які особливо підходять для PLC-310.
MS-7601 Автоматична система навчання сортувального робота
1. Підходить для початківців ПЛК.
2. Систематичне навчання стажерів.
3. Велика експериментальна практика
     (1) Шість основних практик (експеримент 1-6) для вивчення основних інструкцій ПЛК.
     (2) Шість передових методів (експеримент 7-12) для модернізації можливостей програмування ПЛК.
4. Широко поширені застосунки керування.
     Керування двигуном постійного струму, різні датчики, керування пневматичним циліндром, керування положенням і виявлення рухомого столу, ПЛК
практика проведення
MS-7602 Система навчання лінійного позиціонера
1. Використання крокового двигуна для приводу розсувного механізму.
2. Різноманітні застосування сервокерування.
3. Поєднання тумблерів BCD і 7-сегментного світлодіода в трейнері
4. Запобігання кінцевому вимикачу, щоб уникнути надмірного переміщення ковзної напрямної.

Перелік лабораторних робіт:

MS-7601 Автоматична система навчання сортувального робота
   1. Контроль положення конвеєрної стрічки
   2. Виявлення та сортування заготівок.
   3. Циліндр осі Z вгору/вниз.
   4. Поворотний циліндр правого/лівого керування.
   5. Керування генератором вакууму.
   6. Керування положенням рухомого стола.
   7. 3-осьове керування роботом для захоплення й розміщення.
   8. Збирання та розміщення на конвеєрній стрічці.
   9. Послідовне зберігання заготівок.
10. Контроль сортування та зберігання заготівок.
11. Контроль завантаження конвеєра.
12. Автоматичний контроль навантаження-розвантаження.
MS-7602 Система навчання лінійного позиціонера
   1. Керування лінійним рухом
   2. Керування положенням без зворотного зв'язку
   3. Контроль вібрації та крутного моменту
   4. Час позиціювання й контроль швидкості.
   5. Керування положенням зі зворотним зв'язком.
   6. Лінійне керування прискоренням — уповільненням.
   7. Позиціювання за допомогою регулювального кільця і 7-сегментного дисплея.
   8. Навчання однопозиційного керування.
   9. Багатошвидкісне керування
10. Багатопозиційне керування.
