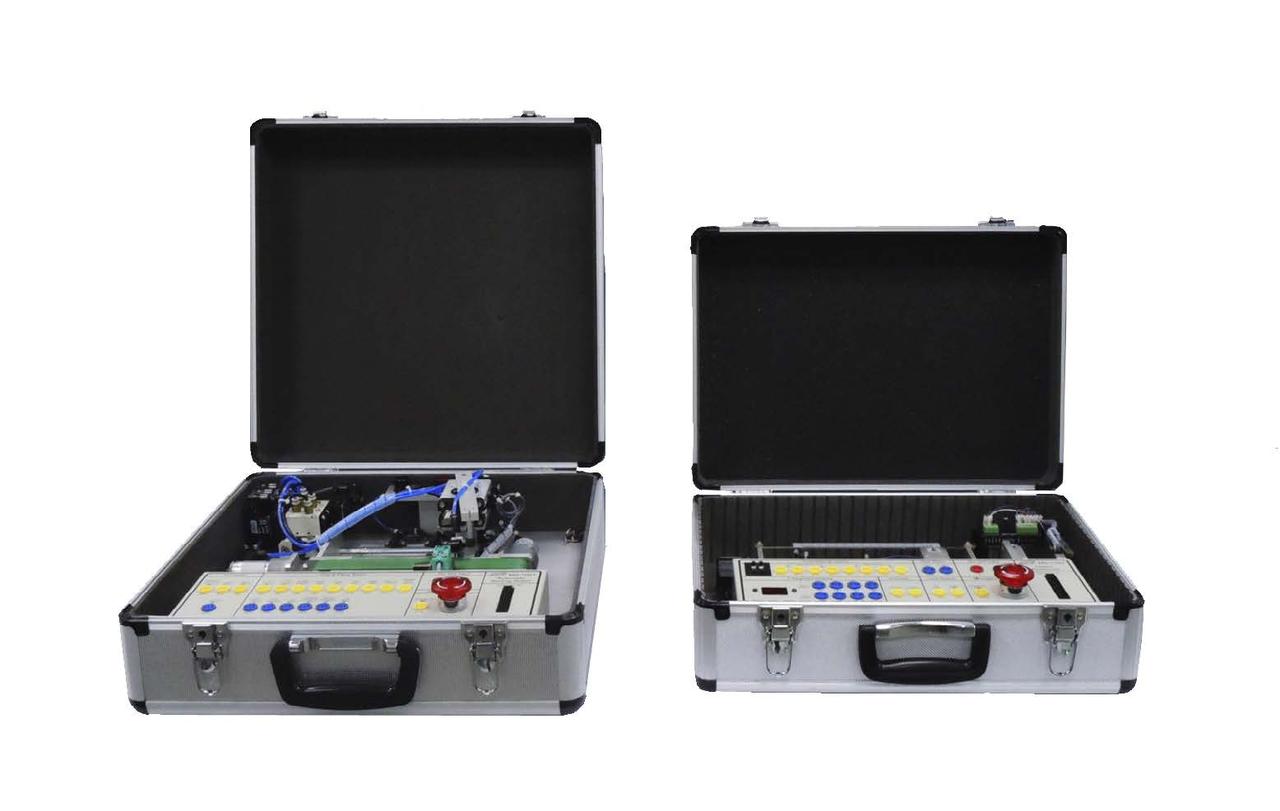

Стенд лабораторний "Портативна система навчання мехатроніки (для PLC-220)" MS-7500

Стенд MS-7500 містить два незалежні модулі навчання мехатроніки. Це робот автоматичного сортування та лінійний позиціонер. Ці два модулі можуть керуватися PLC-220 безпосередньо або іншими PLC-системами через їхні цифрові вхідні та вихідні порти на панелі керування. Кожна модель надає щонайменше десять навчальних курсів, починаючи з вивчення характеристик кожного компонента хутра хутра до керування всією системою хутра. Це забезпечує ефективний спосіб отримати тверді знання про концепції керування «Заводською автоматикою».

Особливості стенда MS-7500:

1. Її портативний розмір дає змогу легко проводити експерименти на лабораторному столі.

2. Використовуються 4-мм безпечні вилки та розетки для взаємних клемних з'єднань пристроїв для забезпечення фізичної безпеки користувачів.

3. Стан вхідних і вихідних сигналів контролюється і виводиться на розташованому поруч індикаторі стану.

4. Різнобарвні роз'єми введення-виведення являють різні функції порту — жовті роз'єми для вхідного сигналу, сині роз'єми для вихідного сигналу, червоний роз'єм для входу електроживлення постійного струму, чорний роз'єм для заземлення електроживлення постійного струму.

5. Зовнішній інтерфейс підтримує розширення, які практично підходять для PLC-220.

MS-7001 Автоматичний робот сортування

1. Підходить для новачків у PLC

2. Систематичне навчання для навчальних

3. Великі експериментальні практики

(1) Шість основних практик (експерименти 1-6) для вивчення основних інструкцій PLC.

(2) Шість додаткових практик (експерименти 7-12) для оновлення можливості програмування PLC

4. Широке застосування керування: Керування електродвигуном постійного струму, керування різними датчиками, пневмоциліндрами, керування положенням і напрямком для ковзного столу, практика електромонтажу PLC

MS-7002 Лінійний позиціонер

1. Використовується кроковий електродвигун для приводу ковзного механізму.

2. Різноманітні програми для керування сервоприводами.

3. Комбінація тумблерів BCD і 7-сегментного світлодіода в інструкторі.

4. Передбачений кінцевий вимикач, щоб уникнути перебігу ковзної напрямної.

Перелік лабораторних робіт:

MS-7001 Автоматичний робот сортування

1. Керування положенням стрічки конвеєра

2. Виявлення заготівки та сортування

3. Керування підійманням/опусканням циліндра Осі Z

4. Керування поворотом вправо/вліво поворотного циліндра

5. Керування генератором вакууму

6. Керування положенням ковзного столу

7. Керування трисним роботом захоплення й розміщення

8. Захоплення та розміщення на стрічці конвеєра

9. Зберігання заготовок послідовно

10. Керування сортуванням і зберіганням заготівок

11. Керування завантаженням конвеєра

12. Керування автоматичним навантаженням-розвантаженням

MS-7002 Лінійний позиціонер

1. Керування лінійним рухом

2. Керування положенням відкритого контуру

3. Керування вібрацією й моментом

4. Керування часом і швидкістю позиціювання

5. Керування положенням закритого контуру

6. Керування лінійним пришвидшенням-гальмуванням

7. Позиціювання за допомогою дискового перемикача та 7-сегментного дисплея

8. Керування навчальним одинарним позиціонуванням

9. Керування багатошвидкісним режимом

10. Керування множинним положенням
