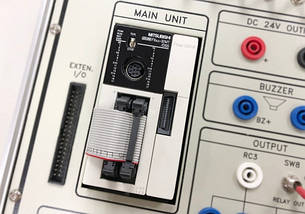

Стенд лабораторний "Тренажер програмованого логічного контролера ПЛК MITSUBISHI" PLC-310

Відтоді як ПЛК (програмований логовий контролер) був вперше представлений 1970 року, він широко застосовувався в різних промислових цілях, як-от керування машинами та процесами. Сучасні компактні ПЛК, розроблені з використанням новітніх мікропроцесорів та електронних схем, вирізняються високим рівнем надійності, продуктивності, швидкості та мережевих можливостей. Використання ПЛК в автоматизованих виробничих лініях підвищує надійність системи, якість продукції, обмін інформацією, ефективність і гнучкість і в такий спосіб знижує витрати. PLC-310 — це автономний тренажер, який складається з основного блока MITSUBISHI PLC, пристроїв введення-виведення для
зазвичай використовувані пристрої моделювання та введення-виведення. Він дає студентам повне розуміння теорії та застосування програмованих логічних контролерів. Цей тренажер дає змогу студентам крок за кроком вивчати основи ПЛК і досконаліші засоби керування, які використовуються в промисловості.

Особливості стенда PLC-310:

1. Перемикачі моделювання входу з рівнем і імпульсним входом функціонують для задоволення потреб у різних вхідних сигналах.
2. Встановлення вихідного реле допомагає збільшити струм навантаження. Просте у використанні програмне забезпечення для розроблення під Windows.
3. Асорті периферійних пристроїв та інших пристроїв, які можуть підтримувати зовнішні розширення, особливо підходять для лабораторних експериментів і реалізації проєктів.
4. Різні моделювальні пристрої введення-виведення для полегшення дослідження й спостереження за результатами.
5. Використання безпечних роз'ємів 4 мм на вхідних/вихідних клемах для гарантування безпеки користувачів.
6. Конструкція валізи дає змогу легко переносити, переміщати та зберігати її.

Перелік лабораторних робіт:

1. Операції Gx-розробника:
     (1) Редагування сходової програми
     (2) Програма драбини тестування
     (3) Статус моніторингу
2. Основні схеми керування
     (1) Ланцюг самопідтримання
     (2) Керування миготінням
     (3) Покрокове керування
     (4) Керування однією кнопкою
3. Керування освітленням
     (1) Просте керування освітленням
     (2) Комплексне керування освітленням
4. Керування світлофором
     (1) Контролер світлофора (звичайний)
     (2) Контролер світлофора (ступенька)
5. Цифрове керування годинником
     (1) Керування 7-сегментним дисплеєм
     (2) Годинники часу
6. Керування кроковим двигуном
     (1) Контроль швидкості та напрямку
     (2) Робота енкодера
     (3) Кроковий двигун і енкодер
     (4) Індикація крокового двигуна
7. Керування пристроєм наповнення резервуара
     (1) Контроль заповнення резервуара
     (2) Контроль наповнення бака за допомогою регулювального колеса
8. Керування з клавіатури
     (1) Керування з клавіатури
     (2) Керування цифровим замком
9. Керування двигуном постійного струму
     (1) ШІМ-регулятор швидкості
     (2) Датчики наближення та мікроперемикачі
     (3) Автоматичне керування швидкістю
