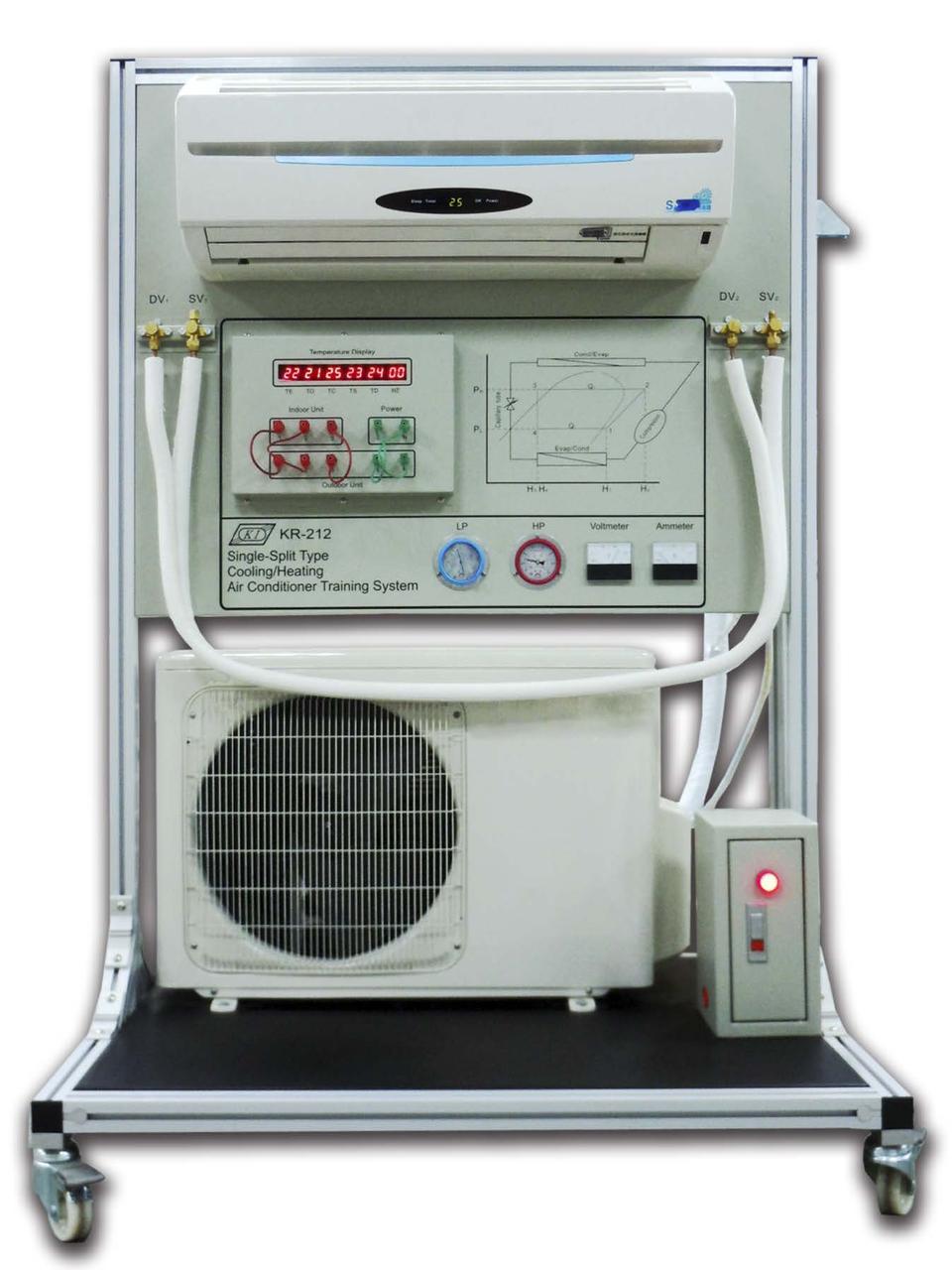

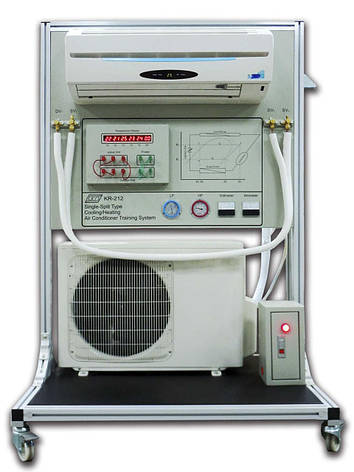

Стенд лабораторний "Система кондиціонування повітря з одноагрегатним охолодженням/нагрівом" KR-212

Завдяки зниженому рівню шуму всередині приміщення та високій гнучкості встановлення двокамерні кондиціонери повітря набувають дедалі більшої популярності. KR-212 являє собою звичайний двокамерний кондиціонер, призначений для навчальних цілей. Хатні та зовнішні блоки встановлюються на демонстраційний стенд, щоб студенти могли зрозуміти принцип одночасної роботи обох блоків. Можна легко спостерігати та фіксувати поведінку обох блоків під час роботи з різними параметрами дистанційного керування: температурою, швидкістю вентилятора, режимами роботи (охолодження, нагрівання, осушення...) На передній панелі демонстраційного стенда розташовані 4 вентилі, що дають змогу учням вручну встановлювати з'єднувальні трубки (газову та рідинну) між кімнатним і зовнішнім блоками. Це допомагає студентам краще зрозуміти, як взаємодіють кімнатний і зовнішній блоки, а також усвідомити шлях холодильного агента в циркуляційному циклі. Студенти можуть використовувати вбудовані датчики/вимірювачі та додаткові вимірювальні засоби для запису експериментальних даних і побудови психорометричної таблиці та діаграми Мольє та кращого розуміння роботи кондиціонера повітря.

Особливості стенда KR-212:

1. Робота системи базується на реальному двокамерному кондиціонері, що складається з одного кімнатного блока й одного зовнішнього блока, встановлених на одному стенді.

2. Система може працювати в режимі охолодження або нагрівання.

3. На передній панелі демонстраційного стенда розташовані 4 стопорні вентиля, що дають змогу учням вручну встановлювати з'єднувальні трубки (газову та рідинну) між кімнатним і зовнішнім блоками.

4. На передній панелі є вольтметр і амперметр для безперервного відстеження потужності системи.

5. На передній панелі розташовані датчики високого та низького тиску для безперервного відстеження вхідного/вихідного тиску компресора.

6. І кімнатний, і зовнішній блоки живляться від окремих джерел живлення із захистом від перевантаження.

7. На передній панелі для довідки чітко зображені принципова схема системи та карта Мольє.

8. І кімнатний, і зовнішній блоки встановлюються на алюмінієвих стійках, що легко пересуваються.

Перелік лабораторних робіт:

1. Вивчення компонентів двокамерного кондиціонера.

2. Встановлення двокамерного кондиціонера.

3. Вимірювання та збирання експериментальних даних.

4. Діаграма Мольє.

5. Застосування психометричної таблиці.

6. Насічення несправностей у системі.

7. Розрахунок параметрів встановлення.

8. Аналіз і обговорення.
