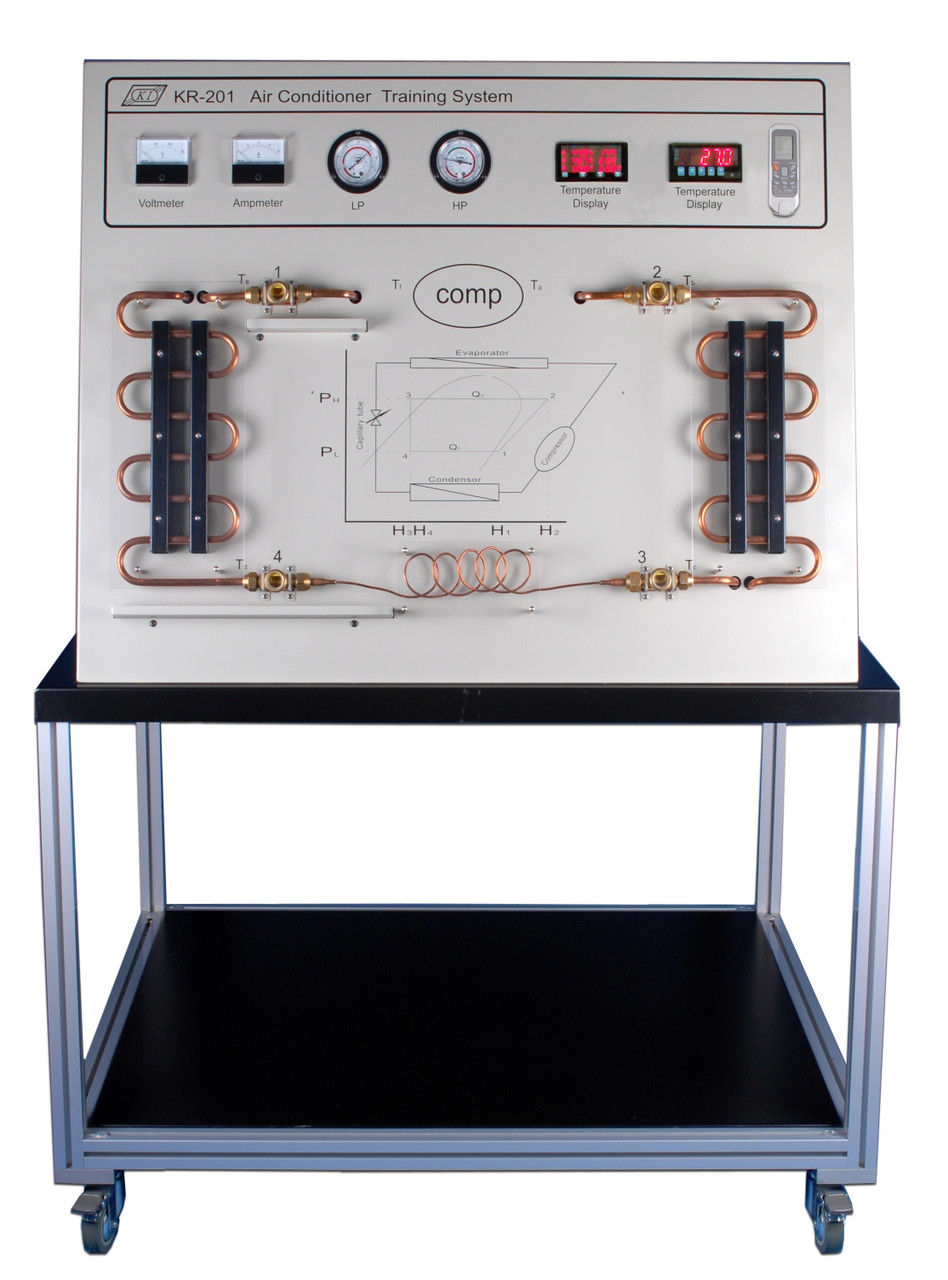

Стенд лабораторний "Віконна система кондиціонування повітря" KR-201

Загалом лабораторний стенд KR-201 складається з тих самих компонентів, що і звичайний віконний кондиціонер. Особливість системи полягає в тому, що студенти можуть спостерігати роботу внутрішніх компонентів і стан холодильного агента в робочому режимі. На передній панелі є 4 оглядові вікна, що дають учням прекрасну можливість спостерігати за станом холодоагенту до та після проходження чотирьох основних компонентів: компресора, конденсатора, Студенти можуть також використовувати вбудовані датчики/вимірювачі для побудови діаграми Мольє та кращого розуміння роботи кондиціонера повітря. Забезпечуючи спостереження за станом холодоагенту в різних фазах циклу охолодження, KR-201 допомагає студентам швидше та легше зрозуміти принцип роботи віконного кондиціонера повітря.

Особливості лабораторного стенда KR-201:

1. Робота системи базується на реальному віконному кондиціонері, розташованому за передньою панеллю.

2. Металевий корпус кондиціонера замінений пластмасовим акриловим, щоб студенти могли бачити його внутрішню будову навіть під час роботи.

3. Основні компоненти кондиціонера, до яких належать конденсатор, випарник і капілярна трубка, виведені на передню панель і мають акрилове покриття.

4. Стенд має 4 оглядові вікна, що дають змогу спостерігати стан холодоагенту до та після проходження компресора, конденсатора, випарника та капілярної трубки.

5. На передній панелі є вольтметр і амперметр для безперервного відстеження потужності системи.

6. На передній панелі розташовані датчики високого та низького тиску для безперервного відстеження вхідного/вихідного тиску компресора.

7. На передній панелі розташований 6-канальний вимірювач температури, який дає змогу безперервно спостерігати за температурою холодоагенту до та після проходження компресора, конденсатора, випарника та капілярної трубки.

8. Вимірювач температури на передній панелі показує дані рухомого датчика температури.

9. На передній панелі чітко зображена карта Мольє для довідки.

Перелік лабораторних робіт стенда KR-201:

1. Характеристики повітряного кондиціонера віконного типу.

2. Вимірювання та збирання експериментальних даних.

3. Діаграма Мольє.

4. Застосування психомометричної таблиці.

5. Розрахунок параметрів встановлення.
