Стенд лабораторний "Цикл охолодження й теплонасосна система з HMI" KR-115B

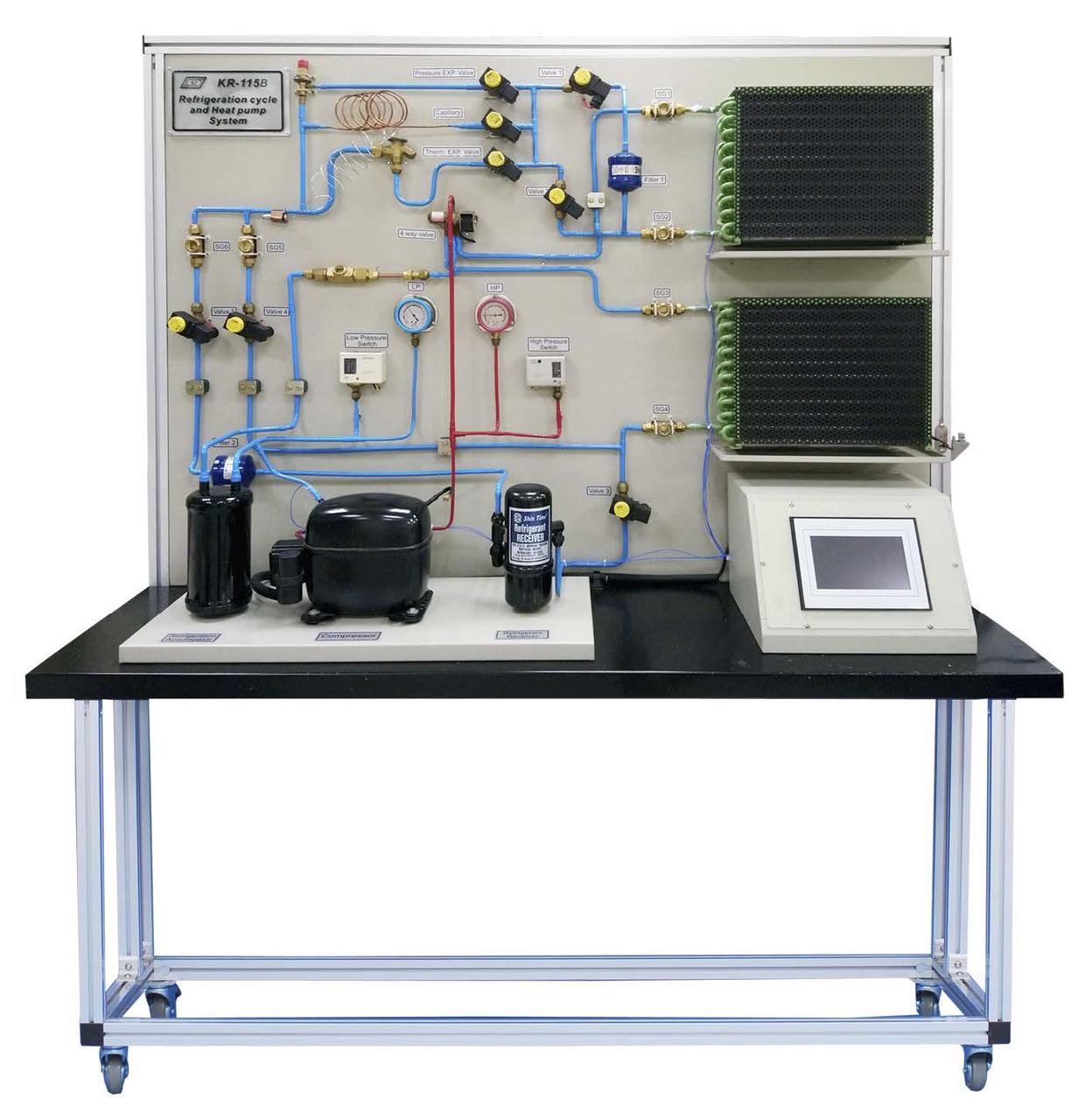

  Лабораторний стенд KR-115B призначений для вивчення теорії теплопередавання в холодильній техніці. У разі правильного налаштування KR-115B можна імітувати як систему охолодження або теплового насоса. Всі компоненти системи встановлені на передній панелі, тому студенти можуть безпосередньо спостерігати, торкатися до компонентів і чути шум, вироблений компонентами під час роботи в режимі охолодження або в режимі теплового насоса. KR-115B пропонує три розширювальні пристрої, через які може проходити холодоагент; це розширювальний клапан тиску, капілярна трубка та терморозширювальний клапан. Студенти можуть використовувати панель керування, щоб перемикати найкращий шлях розширення між трьома пристроями розширення й порівнювати відповідні характеристики в циклі охолодження або теплового насоса. За станом холодоагенту можна чітко спостерігати через 6 оглядових вікон на різних етапах циклу охолодження/теплового насоса. Студент має використовувати клапани, щоб спрямувати холодоагент у відповідному напрямку потоку, щоб система могла працювати у відповідному режимі охолодження/нагрівання. Якщо учням змінять напрямок потоку холодоагенту, реле захисту від тиску виявлять конфлікт і зупинять компресор, щоб запобігти пошкодженню системи. Використовуючи систему керування HMI, сенсорна панель може легко контролювати та перевіряти стан експерименту системи для студентів, на панелі буде відбиватися робочий стан системи, цифри температури та тиску, які можна легко вибрати й змінити.

Особливості лабораторного стенда KR-115B:

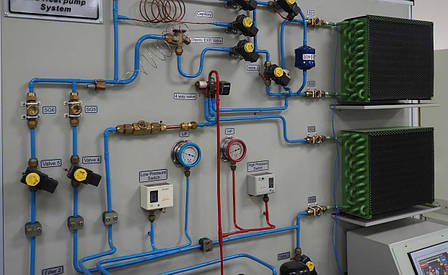

1. Усі компоненти системи, включно з конденсатором, компресором, випарником, капілярною люлькою, фільтром, ресивером холодоагентом, акумулятором, ручними клапанами, манометрами, розширювальними пристроями, змонтованими на передній панелі для безпосереднього керування та спостереження.
2. Передбачайте три типи розширювальних пристроїв, включно з капілярною люлькою, розширювальним клапаном тиску та терморозширювальним клапаном для проходження холодоагенту.
3. Передбачайте 6 оглядових вікон для спостереження за станом холодоагенту до та після проходження випарника, конденсатора, розширювальних пристроїв і компресора.
4. Передбачайте захисні вимикачі високого та низького тиску для автоматичної зупинки компресора у разі виявлення неправильного шляху потоку холодоагенту.
5. Шлях холодоагенту для трубки високого тиску забарвлений у червоний колір, а для трубки низького тиску — у синій.
6. Використовуйте сенсорну панель керування та відтворюйте дані.
7. Можна використовувати VNC для бездротового керування. (Необхідно використовувати точку доступу WIFI).

Перелік лабораторних робіт:

1. Система циркуляції холоду з капілярною трубкою.
2. Система циркуляції холоду з регулювальним клапаном розширення тиску.
3. Система циркуляції холоду з клапаном регулювання теплового розширення.
4. Система теплового насоса зворотного циклу.
5. Система теплового насоса зворотного циклу без ресивера холодоагенту.
6. Малювання діаграми Мольє.
7. Розрахунок продуктивності системи.
8. Порівняння продуктивності системи.
9. Порівняння енергії експериментів щодо охолодження й нагрівання.
10. Коефіцієнт корисної дії (ККД) і коефіцієнт енергоефективності (КЕЕ).
