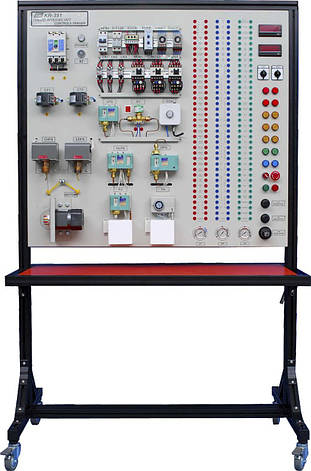

Стенд лабораторний "Система керування охолодженням води" KR-351

Особливості стенду лабораторного "Система керування охолодженням води" KR-351:

1. Зазвичай використовувані компоненти керування водоохолодником встановлені на панелі для зручності вивчення.

2. Замість компресора використовується трифазний двигун. Навчальний має можливість отримувати поетапно всі необхідні практичні навички, від азів типу схеми блокування, пуску двигуна та схеми керування напрямком обертання (пряме/реверсне) до складних вправ типу комплексного контролю зворотно-поступального/ гвинтового водоохолоджувача тощо.

3. Традиційно компоненти, що працюють під тиском, наведені в дію за допомогою болтів або викруток. Навпаки, у KR-351 використовується пряме підвищення тиску пари для запуску компонентів тиску в реальній ситуації.

4. Можна окремо використовувати та регулювати вхідний тиск пари, який умовно ділиться на три тиски, наприклад, низький тиск, високий тиск і тиск оливи; це дає учням змогу повніше зрозуміти функції кожного з компонентів.

5. У внутрішню схему системи вбудоване електронне реле максимального струму, яке гарантує безпеку та збереження обладнання у разі помилок розведення з'єднань.

6. Обладнання обладнане 3 магнітними вимикачами, 3 допоміжними реле, 14 індикаторами, 2 реле часу, 3 вимикачами різного типу та цифровими вольтметром і амперметром. Крім того, за допомогою цих компонентів учням можуть практикуватися в роботі з низьковольтними схемами керування й тестування самостійно розроблених схем.

Перелік лабораторних робіт:

1. Вивчення електричних компонентів

Детально вивчаються різні широко поширені електричні компоненти, зокрема мініатюрний автоматичний вимикач, PVPR, реле часу, допоміжні реле, магнітний.

2. Вивчення захисного обладнання

Надаються не тільки опис роботи й інструкція для захисного вимикача тиску, що зазвичай використовується у водоохолоджувачах, але й практичний посібник і принцип дії HLP, OLP, протиобледенного вимикача, температурного вимикача та т.д. Навчальні знайомляться з усіма заходами захисту водоохолоджувача.

3. Низьковольтне ручне керування пуском 3-фазного індукційного двигуна за схемою зірка-трикутник

Під час практичних робіт учням можуть користуватися перевагами низької напруги та змінювати швидкість обертання двигуна ручним перемикачем. Крім того, Школи повніше ознайомляться з роботою реле завдяки використанню інших електричних компонентів.

4. Схема зірка-зірка/зірка-трикутник для водоохолоджувача

Навчальні можуть керувати пусковою схемою зірка-зірка для водоохолоджувачів малого та середнього розміру, а також низьковольтною пусковою схемою для агрегатів потужністю понад 7.5 л. Вони ближче ознайомляться з умовами застосування різних захисних вимикачів.

5. Схема водоохолоджувача

Навчальні виконують ті ж дії з водоохолодником, які застосовуються на виробництві. Навчальні опановують усіма принципами керування водоохолоджувачем за допомогою електронних компонентів і захисних вимикачів.

6. Практичні вправи зі схемами автоматичного пуску під тиском, ручного пуску за допомогою вимикача та каскадною схемою

Навчальні послідовно знайомляться з використанням компонентів за допомогою практичних вправ із базовою каскадною схемою, що широко застосовується в автоматичному керуванні, і датчиками тиску.

7. Схема керування прямим/реверсивним напрямком обертання трифазного індукційного двигуна, схема автоматичного циклового керування прямим/реверсивним напрямком обертання

Виконуючи вправи зі схемою керування двигуном, студенти набувають навичок роботи з двигунами та різними електронними компонентами; крім того, за допомогою цього обладнання можна перевіряти самостійно розроблені схеми.
