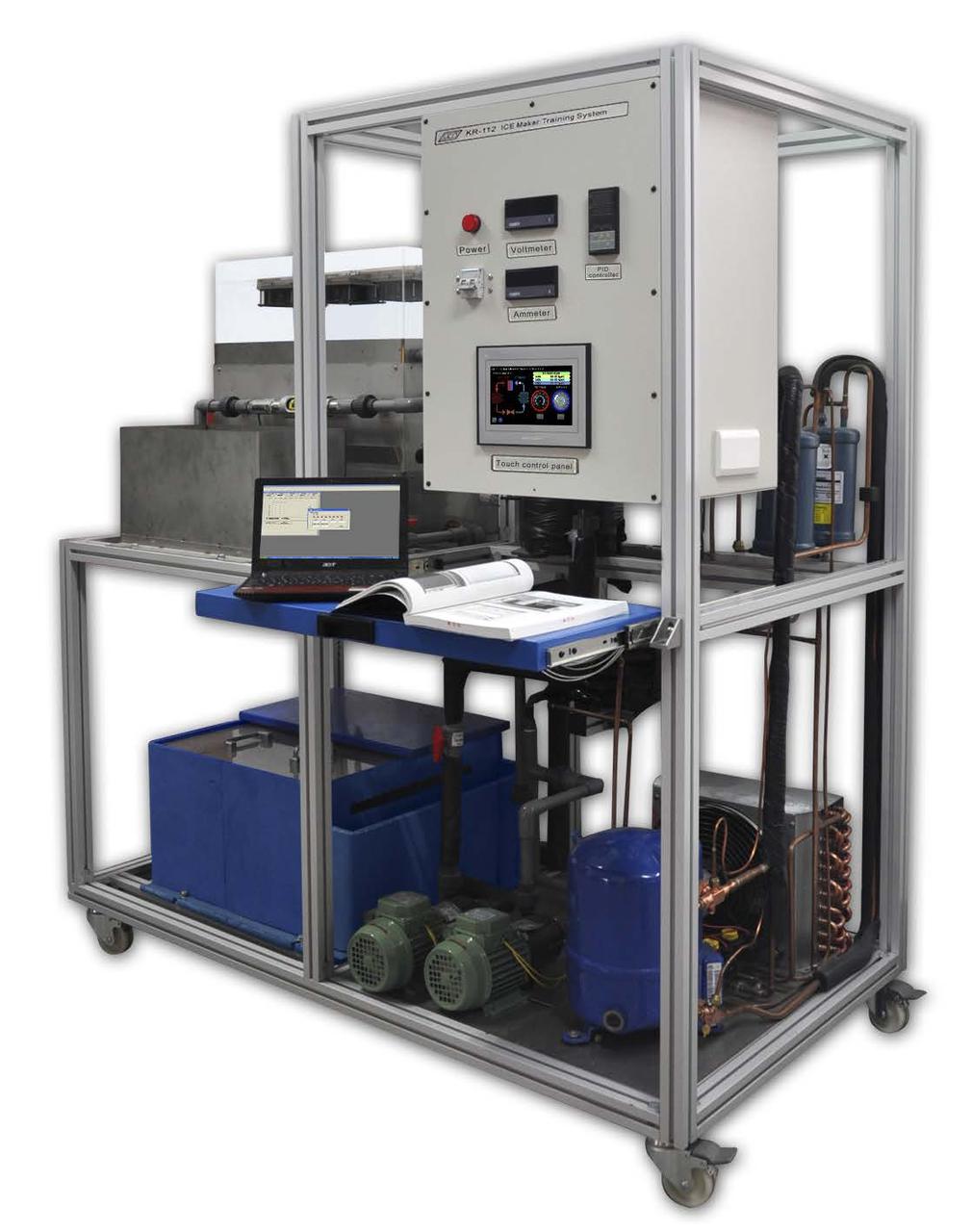

Стенд лабораторний "Міні-установки для виробництва льоду" KR-112

Навчальна система мініустановки для виробництва льоду KR-112 являє собою навчальну платформу для навчання студентів різним способом заморожування в межах виробничої практики 4.0 за допомогою бездротового передавання та дистанційного керування, а також для ознайомлення зі структурою компонентів і принципами роботи систем для виробництва льоду. За допомогою цієї системи студенти знайомляться з тим, як працює розсольний цикл заморожування та практикуються в регулюванні концентрації розсолу, який може містити різні речовини, наприклад, сіль, спирт і етиленгліколь. Крім того, студенти можуть вивчити вплив концентрації розсолу на різні заморожувальні об'єкти. В KR-112 використовується промисловий спосіб заморожування. У системі використовуються два способи заморожування — примусове повітряне охолодження й водяне охолодження. На відміну від примусового повітряного охолодження за допомогою вентилятора за аналогічної кімнатної температури наша прозора охолоджувальна вежа дає змогу імітувати різну продуктивність розсіювання тепла за допомогою водяного охолодження й різного об'єму повітря. Студенти можуть спостерігати в установленні для виробництва льоду різні ефекти від зміни навколишньої температури. Для перевірки різних ефектів примусове повітряне та водяне охолодження можна застосовувати одночасно або окремо. У системі має бути осібомашинний інтерфейс із вбудованими програмами, який є стандартним способом керування роботою встановлення, водночас контрольний інтерфейс можна модифікувати (система постачається з оригінальною програмою).

Перелік лабораторних робіт:

1. Розрахунок охолоджувальної води — необхідна кількість охолоджувальної води, що зчитується на підставі холодопродуктивності. Навчання правильного вибору водяного насоса на майбутнє.

2. Розрахунок охолодженої води Навчання того, скільки потрібно розсолу для виробництва різних видів льоду та заморожених продуктів.

3. Розрахунок холодопродуктивності Розрахунок холодопродуктивності на основі продуктивності компресора.

4. Регулювання концентрації розсолу Регулювання концентрації розсолу для зміни температури приймача тепла, що відводиться.

5. Розрахунок продуктивності конденсатора Використання діаграми Мольє для розрахунку продуктивності конденсатора та її порівняння з продуктивністю охолоджувальної вежі

6. Визначення швидкості змін у встановленні для виробництва льоду Регулювання витрати розсолу для регулювання швидкості виробництва льоду

7. Перевірка продуктивності охолоджувальної вежі

(1) Регулювання холодопродуктивності способом зміни об'єму повітря в охолоджувальній вежі

(2) Спостереження за змінами температури в зоні високого тиску системи

8. Перевірка продуктивності випарника Регулювання температури випарника за допомогою зміни тиску холодоагенту та спостереження наслідків.

9. Перевірка продуктивності компресора

(1) Регулювання температури випарника за допомогою зміни тиску холодоагенту

(2) Спостереження за змінами вихідної потужності компресора

10. Практика усунення несправностей Регулювання тиску холодоагенту або захисного реле для імітації несправності
