Стенд лабораторний "Учебна система з моделлю холодильника" KR-101

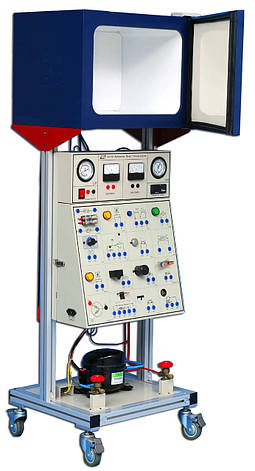

Система навчання моделі холодильника KR-101 фактично являє собою реальний холодильник. Щойнокурці зрозуміють принципи роботи холодильника, вони зможуть легко та правильно під'єднувати компоненти, оскільки KR-101 розміщує всі основні компоненти холодильника на передній панелі системи. Вимірювачі також розташовані на передній панелі, щоб студенти могли записувати стан компонентів під час експлуатації KR -101.

На стенді KR-101 ясно видно чотири основні компоненти холодильника: конденсатор, компресор, випарник і капілярна трубка, розташовані на задній стінці системи. Навчальні можуть потрегувати елементи, а також накреслити діаграму Мол'є, щоб зафіксувати характеристики холодоагенту в різних фазах циклу охолодження.

Особливості стенда KR-101:

• Для швидкої демонстрації плату вчителя можна вставити в бічний слот, щоб система працювала, не з огляду на правильність під'єднання дротів на передній панелі.
• Основні елементи холодильної установки — конденсатор, компресор, випарник, капілярна трубка, фільтр і осушувач — відкриті для огляду.
• Система містить різні електронні компоненти з їхніми позначеннями на передній панелі, завдяки чому студенти можуть будувати схеми для холодильної установки.
• Схема керування холодильною установкою складається з таких пристроїв: загального запобіжника, індикатора вентилятора, вимикача дверей випарника та ін.
• До складу системи входять вимірювач високого тиску, вимірювач низького тиску, вольтметр змінного струму, амперметр змінного струму та термометр. Вони розташовані на передній панелі, що дає змогу учням фіксувати стан компонентів під час роботи системи.
• Шлях холодоагенту в трубопроводі високого тиску виділений червоним кольором, а в трубопроводі низького тиску — синім.

Перелік лабораторних робіт:

1. Практична вправа з дротами компресора.

2. Побудова ланцюгів керування холодильною системою.

3. Керування холодильною системою.

4. Розуміння характеристик холодильника.

5. Побудова діаграми Мольє.

6. Розрахунок продуктивності холодильника.
