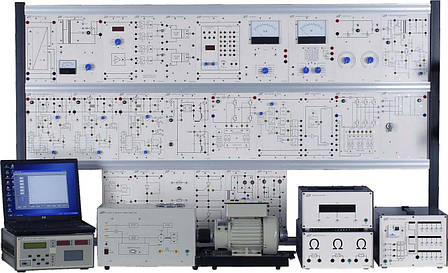

Стенд лабораторний "Тренажер силової електроніки" PE-5000

Стенд лабораторний з вивчення силової електроніки PE-5000 складається з 28 експериментальних модулів, трифазного мотора з білим колесом, навантаження та контрольно-вимірювальних приладів.
Вона дає змогу проводити експерименти з однофазними та трифазними випрямлячами, переривачами постійного струму, інверторами.

        Стенд РЕ-5000 є комбінацією джерела живлення, електронних схем і пристроїв керування. Вона охоплює широкий спектр застосунків транзисторної електроніки до контролю й перетворення електричної енергії. До часто використовуваних у силовій електроніці схемах належать випрямлячі, модулятори та інвертори. Система PE-5000 складається з  перетворювача, джерела живлення, навантаження та контрольно-вимірювальних модулів. Ці експериментальні модулі та прилади будуть представлені та показані в описаних далі
досвіду.

       Перелік лабораторних робіт:

1.  Основні виміри та характеристики тиристора та симізора
1-1: Вимірювання напруги трифазного джерела
1-2: Цифровий осцилограф із пам'яттю й диференціальний підсилювач
1-3: Характеристики та вимірювання тиристора
1-4: Характеристики та вимірювання симізора

2.  Однофазні випрямлячі та контролери змінної напруги
(AC→DC、AC→AC)
2-0: Вимірювання імпульсу запуску
2-1: Однофазний однопопериодний некерований випрямляч
2-2: Однофазний двонапівперидний некерований випрямляч
2-3: Однофазний однопопериодний керований випрямляч
2-4: Однофазний двопоперидний керований випрямляч
2-5: Симетричний однофазний двопоперидний напівкерований
випрямляч
2-6: Асиметричний однофазний двонаперидний напівкерований
випрямляч
2-7: Однофазний напівкерований контролер змінної напруги
2-8: Однофазний повнокерований контролер змінної напруги

3.  Трифазні випрямлячі та контролери змінної напруги
(AC→DC、AC→AC)
3-1: Трифазний однопоперидний некерований випрямляч
3-2: Трифазний двонапівперидний некерований випрямляч
3-3: Трифазний однопоперидний керований випрямляч
3-4: Трифазний двопоперидний напівкерований випрямляч
3-5: Трифазний двопоперидний повнокерований випрямляч
3-6: Трифазний двопоперидний напівкерований контролер змінного
напруги
3-7: Трифазний двопоперидний повнокерований контролер змінного
напруги

4. Модулятори постійної напруги (DC→DC)
4-0: Вимірювання характеристик БТИЗ
(Біполярний транзистори з ізольованим закривом)
4-1: Контролер ШІМ постійної напруги
4-2: Одноквадрантний модульатор постійної напруги
4-3: Двоквадратантний модульатор постійної напруги
4-4: Чотириквадрантний модульатор постійної напруги
4-5: Тиральний модулятор постійної напруги

5. Інвертори (AC→DC→AC)
5-1: Однофазний контролер ШІМ
5-2: Однофазний інвертор
5-3: Трифазний контролер ШІМ
5-4: Трифазний інвертор

6.  Застосунки силової електроніки
6-0: Вимірювання характеристик силового польового МОП транзизора
6-1: Знижувальне імпульсне джерело живлення
6-2: Підвищувальне імпульсне джерело живлення
6-3: Знижено-підвищувальне імпульсне джерело живлення
6-4: Імпульсне джерело живлення зворотного ходу
6-5: Електронний баласт
