Стенд лабораторний "Навчальна система MEMS" KL-630

Датчики на базе MEMS (мікроелектромеханічних систем, МЕМС), наприклад, акселерометр, гіроскоп і магнітометр, які використовуються в таких інтелектуальних переносних пристроїв як смартфон і планшетний ПК є критично важливими компонентами. Попит на датчики MEMS різко зростає; вони вважаються однією з найбільш багатообіцяючих технологій сучасності.

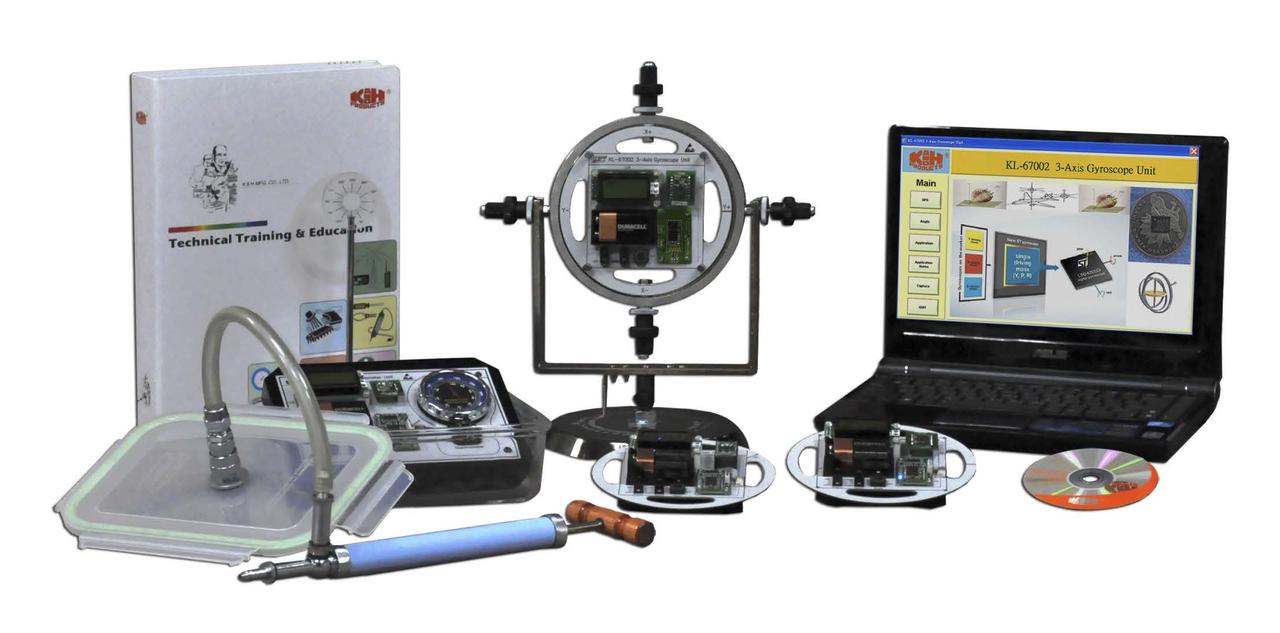

      Перше у світі розроблення серії учебных систем на базе MEMS, яка дає студентам більш системно вивчати різні функції и приложения MEMS. У цій навчальній системі представлені 4 типи датчиків на базі MEMS, у тому зокрема тривісний акселерометр, тривісний гіроскоп, барометр і магнітометр. Для підвищення якості експериментів модуль із триосним обертальним стіном спеціально призначений для виконання експериментів із модулем акселерометра та гіроскопа з триосним рухом.

Особливості стенда KL-630:

1. Кожен із модулів живиться від батареї 9 В; шнур живлення немає й не заважає проведенню експериментів.

2. Кожен із модулів зв'язується з ПК через інтерфейс Bluetooth; кабель зв'язку немає та не заважає проведенню експериментів.

3. У кожного з модулів є РКД-дисплей, на якому зображаються результати експериментів у режимі DEMO.

4. Програма збирає, розраховує та записує всі виміряні дані для подальшого аналізу.

5. Модуль із друкованою платою. круглої форми призначений для експериментів з акселерометром, гіроскопом та електронним компасом у досвіді з магнітометром.

6. В інструкції з проведення експериментів представлений протокол вимірювання даних, що дає змогу розширити число експериментів і студентських проєктів.

 Перелік лабораторних робіт:

1. Вимірювання сили тяжкості
2. Вимірювання сили тяжіння з програмним інтерфейсом
3. Аналіз зібраних даних і перетворення гравітаційних одиниць
4. Розрахунок кута нахилу відносно площини X і Y
5. Аналіз і розрахунок повороту навколо поперечної осі
6. Аналіз і розрахунок повороту навколо поздовжньої осі
7. Демонстрація повороту навколо поперечної та поздовжньої осей
8. Збирання даних із вимірюванням сили тяжіння
Примітка: Для проведення зазначених вище експериментів потрібні модулі KL-67101 і KL-67102.

  1. Вимірювання кута

  2. Вимірювання кутової швидкості з програмним інтерфейсом

  3. Аналіз зібраних даних і перетворення кутових одиниць

  4. Цифрове калібрування рівня нульової швидкості

  5. Вимірювання кута за осі X за допомогою програмного інтерфейсу

  6. Вимірювання кута за віссю Y за допомогою програмного інтерфейсу

  7. Вимірювання кута по осі Z за допомогою програмного інтерфейсу

  8. Демонстрація обертання навколо поперечної осі

  9. Демонстрація обертання навколо поздовжньої осі

10. Демонстрація обертання навколо вертикальної осі

11. Збирання даних із вимірюванням кута

Примітка: Для проведення зазначених вище експериментів потрібні модулі KL-67101 і KL-67102.

  1. Насічення магнітного північного полюса

  2. Експерименти з вимірюванням тривимірного магнітного поля

  3. Вимірювання за допомогою магніту

  4. Інтерференція й калібрування магніту

  5. Калібрування 8 рухів

  6. Електронний компас

  7. Збирання даних із вимірюванням магнітного поля

Блок цифрового барометра (KL-67004)

  1. Вимірювання температури та тиску в приміщенні

  2. Вимірювання температури  за допомогою програмного інтерфейсу

  3. Аналіз зібраних даних і перетворення одиниць температури

  4. Вимірювання тиску за допомогою програмного інтерфейсу

  5. Аналіз зібраних даних і перетворення одиниць тиску
