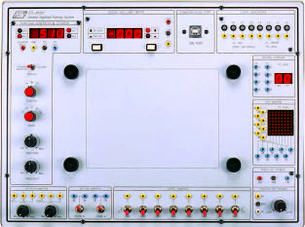

Стенд лабораторний "Основний цифровий тренажер логічних схем" ETS-8000A

Тренажер ETS-8000A є базовою навчальною системою цифрових логічних схем. Вона містить експериментальні схеми комбінаторної логіки та послідовної логіки. Навчальний вміст експерименту містить апаратну імітацію та програмне моделювання.
Все необхідне обладнання для експериментів із цифровою логікою — джерело живлення, генератор сигналів, індикатор, вимірювальні прилади — є в головному блоці.

• Застосована для експериментів і розробок із комбінаторною логікою та послідовною логікою;
• Ідеальний засіб для вивчення основ цифрових логічних схем;
• Усі необхідні пристрої, що забезпечують живлення, подавання сигналів і вимірювання, для зручності проведення дослідів;
• Гнучкість і можливість розширення експериментів із використанням універсальної макетної плати;
• Всі блоки живлення мають захист від перевантаження;
• Інтерактивний комп'ютерний режим передбачає використання програмного моделювання й апаратної імітації.

Перелік лабораторних робіт ETS-8000A:

• Експерименти з базовими логічними затворами

(a) Елемент АБО

(b) Елемент НЕ

(c) Елемент АБО + НЕ

(d) Элемент НЕ-ИЛИ

(e) Елемент НЕ-І

(f) Елемент НЕ-І з 4 входами

(g) І-НЕ-ІЛІ

(h) Лампа зі ступеневим регулюванням

• Експерименти з поєднаннями логічних схем

(a) X+0=X, X+1=1

(b) X．0=0, X．1=X

(c) X+X=X, X+X'=1

(d) X．X=X, X．X'=0

(e) (X．Y)'=X'+Y'

(f ) (X+Y)'=X’．Y'

(g) 2-розрядний компактор

(h) Схема голосування

(i) Застосунок мапа Карно

• Експерименти зі складанням/відніманням

(a) Напівсумматор

(b) Повний суматор

(c) Напіввичитувач

(d) Повний відчитувач

(e) 4-розрядний сумкатор

(f) 4-розрядний позначник

(g) Сумітор двоїчно-десятичного коду

• Експерименти з декодером/кодером

(a) Кодер 8 в 3

(b) Декодер 3 в 8

• Експерименти з мультиплектором

(a) Мультиплексор

• Експерименти з базовими тригерами

(a) Побудова RS-тригера з елементами НЕ-І

(b) Побудова RS-тригера з елементами НЕ-ИЛІ

(c) JK-тригер

(d) T-триггер

(e) D-тригер

• Застосування експериментів із тригерами

(a) Використання D-тригера з JK-тригером

(b) Використання Т-тригера з JK-тригером

(c) Лічильник пульсацій за модулем 8

• Досвіди з лічильником

(a) Лічильник за модулем 8

(b) Випадкова послідовність за модулем 4

• Застосування цифрової логіки

(a) 0-9 електрична рулетка

(b) Керування світлофором
