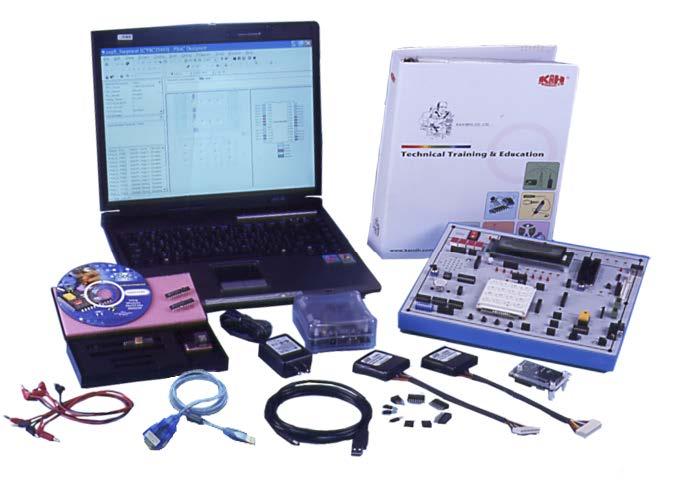

Стенд лабораторний "Учебна лабораторія PSoC" CIC-910A

PSoC (Програмована система на платі) — одна з найбільш інноваційних технологій сьогодення. Замість адаптації традиційних MCU з фіксованим периферійним обладнанням або розробки схеми з дискретними аналоговими або цифровими компонентами розробник може вибрати єдину стандартну PSoC для всього проєкту для застосунків із сигналами змішаного типу. Унікальні характеристики генерування точних периферійних компонентів, програмовані внутрішні контакти та повторне використання ресурсів плати не тільки знижують вартість матеріалів, але й зменшують цикл розроблення та інвентарний ризик.
У зв'язку з численними проханнями про створення навчального центру PSoC розроблений CIC-910A для задоволення величезного попиту на ринку освіти.
Представлений курс навчання CIC-910A сфокусований на інтеграції цифрових і аналогових систем, щоб об'єднати ці дві сфери розроблень і зробити крок уперед в архітектурі системи освіти для
реалізації змішаних SoCs. Навчальна лабораторія допомагає користувачам зрозуміти теорію експлуатації PSoC і потік архітектури програми. За допомогою різних перифірійних пристроїв введення/виведення та гнучких експериментів користувачі можуть ефективно навчатися програмування PSoC і його апаратної реалізації.

Особливості стенда CIC-910A:

1. CIC-910A містить плату фірми «Cypress» Cy8c27443 (28 виводів)  з процесором потужної гарвардської архітектури з такими спеціалізованими характеристиками:
(1) Процесор M8C зі швидкістю до 24 МГц
(2) 12 аналогових і 8 цифрових блоків PSoC
(3) Флешпам'ять на 16Kб для зберігання програм із 50,000 циклами
записи/стирания
(4) Статична пам'ять для зберігання даних на 256 байт
(5) Чудове співвідношення ціна/ефективність
2. Забезпечує гнучкість експериментів завдяки різним типам введення-виведення (клавіатура, сервомотор, РКД, інфрачервоний приймач і ін., а також резервує додаткові роз'єми для самостійних вправ і просунутих розроблення.
3. У експериментах для вправ використовується велика частина функціональних блоків PSoC і користувачам надається можливість розробляти аналогові, цифрові або змішані програми.
4. Компоненти введення/виведення вибираються за допомогою 8- або 4-розрядних перехідників, з якими легко працювати й проводити експерименти.
5. Друкована плата та плата PSoC покриті пластиковим кожухом для захисту від пошкоджень.

 Перелік лабораторних робіт:

1.GPIO  введення;
2.Светодиод  керований GPIO;
3. Тактовий  перемикач і світлодіод, керовані GPIO;
4.DIP-перемикач і світлодіод, керовані GPIO;
5.7-сегментний дисплей, керований GPIO;
6.Контроль LCM;
7.ШИМ;
8.ЦАП;
9.Контроль ЦАП;
10. Генератор випадкових чисел;
11.Таймер;
12. Лічильник;
13.UART;
14.lrDA інфрачервоний приймач;
15.DTMF;
16.I2C;
17. Програми;
18.LonWorks (опція);
19. Бездротовий (Опція).
