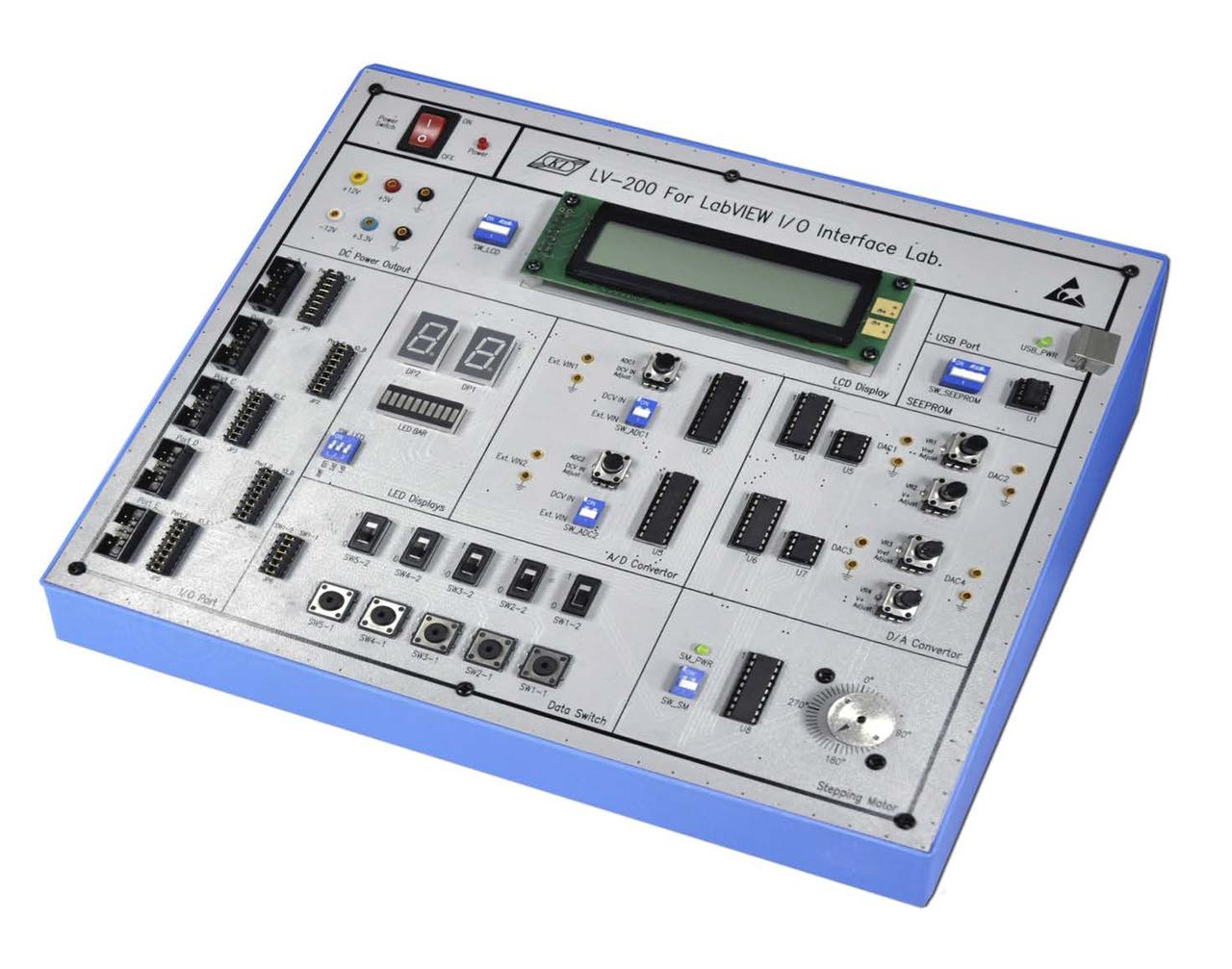

Стенд лабораторний "Лабораторний інтерфейс введення/виведення LabVIEWTM" LV-200

Лабораторний інтерфейс введення/виведення LabVIEW ^TM LV-200 - це платформа для створення апаратного та програмного забезпечення. Він пропонує широкий вибір модулів введення/виведення та периферійних пристроїв, які використовуються в реальному світі, а також застосовує мову програмування  LabVIEW ^TM (G-код), розроблений компанією "National Instruments", для розроблення програмного забезпечення. Передавання даних між лабораторією LV-200 і комп'ютером відбувається через інтерфейс USB. LV-200 містить великий посібник з проведення експериментів, який описує роботу схем введення/виведення та периферійних пристроїв, а також програмування програм керування (Віртуальні інструменти) за допомогою мови програмування G-код.

Особливості стенда LV-200:

• Передавання даних і зв'язок між лабораторією LV-200 і комп'ютером здійснюється через інтерфейс USB;

• Цифровий пристрій виведення для зображення даних: світлодіодні панелі та 7-сегментний світлодіодний дисплей;

• Для введення цифрових даних використовуються пристрої цифрового введення «Перемикачі даних»;

• Алано-цифрові та цифро-аналогові перетворювачі застосовуються для введення та виведення аналогових сигналів застосунків і цифрових даних;

• обладнання, що входить до комплекту: кроковий двигун, EEPROM і РК-дисплей для контролю застосунків периферійних пристроїв;

• Повне керівництво з проведення експериментів містить докладний опис програмного та апаратного забезпечення;

• Джерела живлення постійного струму для внутрішніх і зовнішніх ланцюгів;

• Всі експерименти можна виконувати на пробній версії програмного забезпечення LabVIEW ^TM

Перелік лабораторних робіт:

1. Керування цифровим виходом;
2. Керування цифровим входом;
3. Керування цифровим введенням/виведенням;
4. Керування аналога-цифровим перетворювачем;
5. Керування цифро-аналоговим перетворювачем;
6. Керування кроковим двигуном;
7. Керування РК-дисплеєм;
8. Керування EEPROM;
9. Додаткові предмети:
Лічильник, контролер крокового двигуна на базі структури подій, сповіщення  на передній панелі РК-дисплея, сповіщення на РК-дисплеї з EEPROM, двоканальний осцилограф, цифровий вольтметр, збирання даних і зберігання в EEPROM, двоканальний функціональний генератор.
