Стенд лабораторний "Вивчання програмованої вентильної матриці" CIC-560

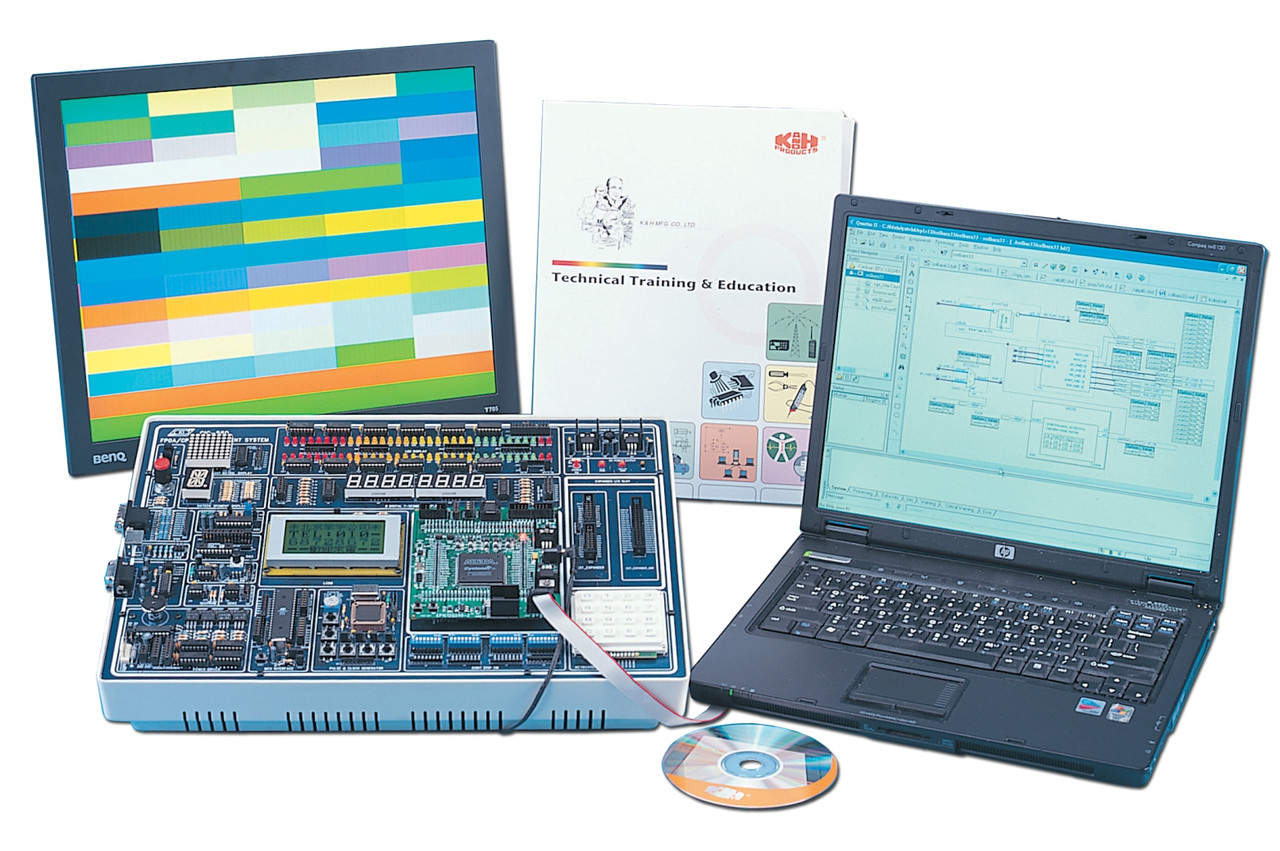

Навчальна система CIC-560 розроблена на основі новітніх цифрових технологій у поєднанні з електронним експериментальним навчальним матеріалом за автоматифікацією проєктування. Ця навчальна система складається з мікросхеми FPGA з логічними елементами високого ступеня інтеграції та великою кількістю виводів. Тому студенти можуть складати, реалізовувати та перевіряти простіші та складніші цифрові схеми, пристрої цифрової обробки сигналів і ЦПУ/MCU. Система обладнана аналоговим модулем АЦП/ЦАП, клавіатурою, рідкокристалічним дисплеєм, Ps2, VGA, UART, інтерфейсом SCI, світлодіодами, 8-розрядними 7-сегментними дисплеями, двигуном постійного струму та кроковим двигуном, що дає змогу студентам розробляти схеми для оброблення та цифрового контролю складних складових сигналів.

Особливості стенда CIC-560:

1. Система CIC-560 містить усе необхідне для розроблення складних цифрових схем.
2. У ній є аналого-цифрові та цифро-аналогові перетворювачі, клавіатура, дисплей РКД, PS/2, VGA, UART, інтерфейс SCI, світлодіоди, 8-розрядний 7-сегментний світлодіодний дисплей, схеми керування крокового двигуна та двигуна постійного струму.
3. Систему можна використовувати в навчальному курсі з електроніки, електротехніки, інформатики, зв'язку та автоматизації.
4. Ідеально підходить для розробників мікросхем, інженерів НОКР, студентів і аспірантів, які розробляють мікросхем і програмне забезпечення.
5. Дає змогу розробляти та перевіряти базові та ускладнені цифрові схеми, вивчати цифрове оброблення сигналів і ЦПУ/MCU на мікросхемах ППВМ (програмованої користувачем вентильної матриці) з великою кількістю елементів і виводів.

    Перелік лабораторних робіт:

● Розроблення та застосування базових логічних схем
1.  Встановлення програмного забезпечення QUARS II і робота з ним
2.  Базова комбінаторна логічна схема
3.  Базова послідовна логічна схема
4.  Базова арифметична логічна схема
5.  Використання мегафункцій
6.  Схема перетворення числового коду

● Розроблення та застосування складних логічних схем
  1.  48-розрядний прямий/зворотний лічильник із навантаженням, скиданням і
дозволено
сигналом
2.  Інфрачервоний спарений передавач керує 8-розрядним десятичним
лічильником розгортки
3.  Детектор обертового датчика повороту
4.  Декодер 16-сегментного світлодіодного цифрового дисплея
5.  Керування графічним матричним дисплеєм 8x8x2
6.  Керування матрицею 4 × 4 з розгортанням із клавіатури
7.  Керування дисплеєм РКД 128×64
8.  Аналого-цифрове перетворення з 16-римовим і Даним показам
9.  Цифро-аналогове перетворення для генератора точної частоти
10.  Точний генератор функцій, керований з клавіатури
11.  Керування дисплеєм VGA 8x8x8 кольорових пікселів
12.  Сполучення із синхронною послідовною клавіатурою PS/2
13.  Керування положенням крокового двигуна з клавіатури
14.  Керування швидкістю двигуна постійного струму з клавіатури
15.  Використання логічного аналізатора QUARTUS у реальному часі
16.  Високошвидкісний лічильник частоти та періоду
17.  Цифровий годинник
18.  Музична скринька
19.  Електронне піаніно
20.  Цифрове блокування
21.  Цифрове блокування з кодом перемикання
22.  Автомат для гри в бінго
23.  Електронна гра в кістки
24.  Керування світлофором
25.  Послідовне передавання ЦАП
26.  Передавання IIC
27.  Передавання UART
28.  Узгодження з MCU
29.  Побудова ЦПУ NIOS на базі системи розробки SOPC
