Стенд лабораторний "Вивчання електромагнітних перешкод EMI" EMC-100

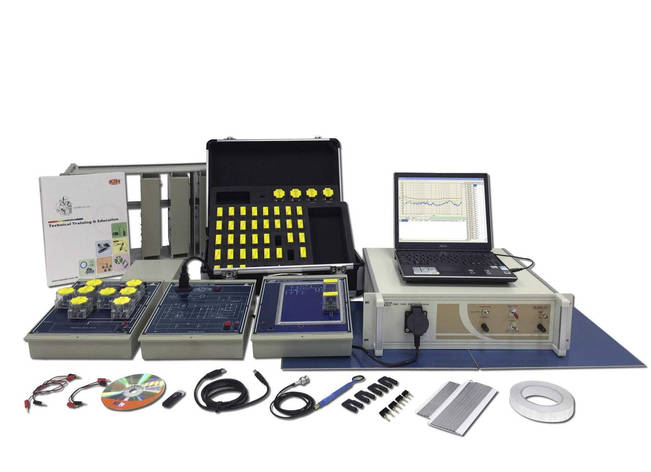

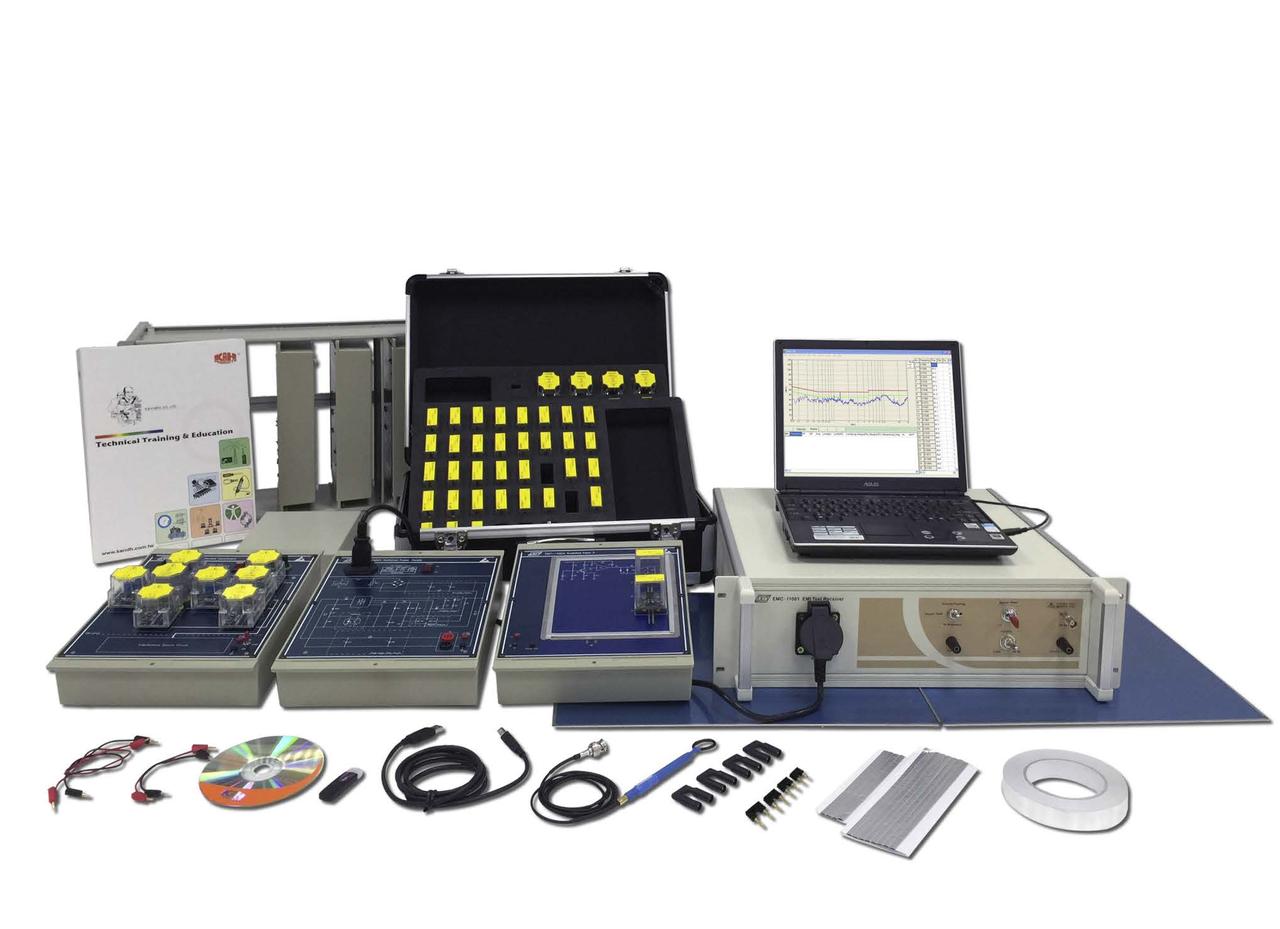

Лабораторний стенд EMC-100 складається з двох частин: одна — це вимірювальний прилад, обладнаний функцією вимірювання електромагнітних перешкод (EMI), зокрема кондуктивних та індуктивних електромагнітних перешкод. Він забезпечує контроль електромагнітних перешкод продуктів перед перевіркою. Друга частина — це навчальні модулі, які забезпечують для учнів простоту виконання експериментів і вивчення базових принципів електромагнітних перешкод і їх придушення як методу боротьби з ними. Новачки можуть вивчити теорію електромагнітних перешкод, а також методи вимірювання та
придушення, які застосовують фахівці з електромагнітної сумісності.

    Функціональні можливості апаратури та ПЗ

Апаратна частина:
За допомогою вбудованого вимірювального приладу з мережею стабілізації повного опору лінії, аналізатора спектра та попереднього підсилювача виконується контроль електромагнітних перешкод продуктів
перед попереднім перевіркою. Апаратура компактна та переносна.

Програмне забезпечення:
1. Професійна лабораторна стандартна вимірювальна ПЗ з потужною
програмою аналізу.
2. Вимірювальна програма забезпечує відтворення одноразового сканування
оси частот в режиме LOG/LIN и діапазоні від 9 кГц до 30 МГц.
3. Режими вимірювання пікових (PK), квазіпідкових (QP), усереднених (Ave) значень
в Відповідно до стандарту CISPR 16-1.
4. Режим аналізатора спектра. Під час пікових (PK) вимірювань здійснюється швидке
сканування. Це дає змогу користувачам виконувати попередню
проверку и аналіз електромагнітних перешкод продуктів.
5. Користувачі можуть визначити контрольне значення, а обсяг пам'яті для запису
даних у режимі роботи на базі ПК можна розширювати без обмежень.

Функціональні можливості компонентів придушення

1. Експериментальні модулі призначені для вивчення електромагнітних перешкод
і їх придушення як методу боротьби з ними. Є понад 50 компонентів
заглушення, а в інструкції описані сотні експериментальних режимів придушення.
2. Компоненти придушення розроблені досвідченими фахівцями з
інтегрованої електромагнітної сумісності. Користувачі можуть з
легко використовувати різні компоненти придушення для усунення
електромагнітних помех.
3. Змінні компоненти придушення із захистом від помилок є розширюваними,
легко обслуговуються й модифікуються.
4. Постачаються в прозорому корпусі для зручності спостереження компонентів придушення.

    Система EMC-100 містить вимірювальний прилад (EMC-11001) для забезпечення кондуктивних електромагнітних перешкод і різні експериментальні модулі, що підтримують
різні експериментальні види випромінювання.

    Перелік лабораторних робіт EMC-100:

1. Джерело сигналу кондуктивних електромагнітних перешкод

2. Експеримент з фільтрацією джерела живлення та кондуктивними
електромагнітними перешкодами

3. Експеримент із заземленням кондуктивних електромагнітних перешкод

A. Компоненти фільтра, не під'єднані в експерименті із заземленням живлення

B. Експеримент із заземленням вторинного ланцюга та живлення

4. Експеримент з оптимізацією кондуктивних електромагнітних перешкод

5. Джерело сигналу індуктивних електромагнітних перешкод

6. Експеримент із компонентами придушення індуктивних електромагнітних перешкод

7. Експеримент із заземленням індуктивних електромагнітних перешкод

A. Експеримент із нанесенням міді без уземлення

B. Експерименти із заземленням і компонентами заглушення з фільтром

8. Експеримент з екрануванням електромагнітних перешкод

A. Експеримент з екрануванням

B. Експеримент з екрануванням і заземленням

9. Експеримент з оптимізації випромінюваних електромагнітних перешкод
