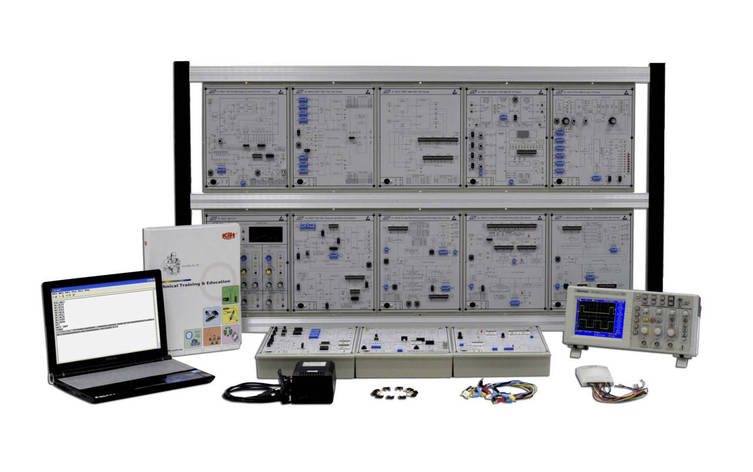

Стенд лабораторний "Свчасна цифрова система зв'язку" KL-920

Стенд KL-920 застосовується зі швидкодійними пристроями MCU, DSP і FPGA високої  гнучкості, забезпечуючи студентам більше можливостей для настроювання та спостереження цифрових сигналів даних на кожному передаванні.

     Навчальні теми містять передавання АМн/ЧМн сигналів у бездротовому діапазоні ISM, кодек із прямою корекцією помилок (FEC) (блоковий і звертковий коди), форматування цифрових даних (премамбула, ID, FEC і CRC), манчестерське кодування, транспортувальний кадр SONET (STS-1 і STM-1), TDMA, ІЧМ, TDM, DSSS, CDMA, цифровий фільтр та ін.

Особливості стенда KL-920:

1. Повний формат цифрових даних, що передаються, включає стартовий біт, преамбулу, ідентифікатор, дані з кодуванням FEC, CRC і стоповий біт;
2. Всі цифрові дані, що передаються перед їх передаванням, за допомогою АМн або ЧМн кодуються манчестерським кодом;
3. Програмовані дані, швидкість передавання даних, ідентифікатор і шум задаються за допомогою DIP-перемикачів;
4. Можна ввімкнути або проігнорувати кодування FEC, механізм CRC і манчестерське кодування перед передачею ISM.
5. У каналі TDMA передаються або приймаються 3 пакети звукових сигналів за допомогою кадрів STS-1 і STM-1;
6. Передавання через здвоєний канал TDM ШІМ-модульований звуковий сигнал ІЧМ або компандер з розподілом A/розподіненням μ.

    Перелік лабораторних робіт:

KL-96021
(1) Модуляція даних із розширенням спектра
(2) Манчестерське кодування послідовних даних

KL-96022
(1) Манчестерське декодування послідовних даних
(2) Ідентифікація послідовних даних
(3) Декодування послідовних даних із розширенням спектра
(4) Трансивер ISM смуговий АМн
(5) Трансивер ISM смуговий ЧМн

KL-96023
(1) Настроювання коду Хеммінгу
a. 4-розрядні дані + 3-розрядний коригувальний код
b. 7-розрядні дані + 4-розрядний коригувальний  код
(2) Код CRC
(3) Кодування цифрових послідовних даних
(4) Кодування (зокрема манчестерське) цифрових послідовних даних

KL-96024
(1) Перевірка коду ідентифікатора
(2) Код CRC і детектування
(3) Демодуляція цифрових послідовних даних FEC/корекція помилок
(4) Демодуляція цифрових послідовних даних FEC (включно з манчестерським
кодування)/корекція помилок
(5) АМн/ЧМн модуляція/демодуляція цифрових послідовних даних
(включно з манчестерським кодуванням)

KL-96025
(1) Перемеження цифрових послідовних даних
(2) Сверткове кодування цифрових послідовних даних
(3) Код CRC
(4) Кодування цифрових послідовних даних
(5) Кодування цифрових послідовних даних (включно з манчестерським)

KL-96026
(1) Перевірка коду ідентифікатора
(2) Код CRC і детектування
(3) Демодуляція Вітербі цифрових послідовних даних FEC (манчестерське
кодування)/ корекція помилок
(4) АМн/ЧМн модуляція/демодуляція цифрових послідовних даних
(включно з манчестерським кодуванням)

KL-96027
(1) Трансивер ISM смуговий ЧМн
(2) Тест передавання/приймання 1 байта даних
(3) Перевірка коду ідентифікатора
(4) Тест передавання/приймання аналогового сигналу
(5) Тест передавання/приймання 64 байт даних (настроювання ПК)
(6) Корекція помилок 64-байтових даних FEC (настроювання ПК)

KL-96028
(1) Модуляція TDMA в мережі зв'язку з оцифованою мовою
a. Цифрові дані
b. Аналоговий сигнал + цифрові дані
(2) Демодуляція TDMA в мережі зв'язку з оцифованою мовою
a. Цифрові дані
b. Аналоговий сигнал + цифрові дані

KL-96029 и KL-96030
(1) Кодування в системі SONET-STM1
(2) Декодування в системі SONET-STM1

KL-96031
(1) Послідовні АЦП/ЦАП CODEC з високою роздільною здатністю і високою частотою
дискретизації
(2) Фільтри FIR на базі цифрової обробки
(3) Робота високошвидкісного АЦП
(4) Перетворення ІЧМ і SDAC
(5) ШІМ-модуляція

KL-96032
(1) Модуляція CDMA
(2) Модуляція та демодуляція ортогонального коду CDMA
(3) Модуляція DSS
(4) Модуляція та демодуляція DSS

KL-96033
(1) Компандування цифрового (14-розрядного) сигналу з μ-розподіненням
(2) Компандування цифрового (13-розрядного) сигналу з А-розподіненням
(3) Стиснення TDM цифрових послідовних даних (ведучий/відомий)
(4) Стиснення TDM аналогового сигналу (ведучий/відомий)
(5) Розширення TDM цифрових послідовних даних (ведучий/відомий)
(6) Розширення TDM аналогового сигналу (ведучий/відомий)
