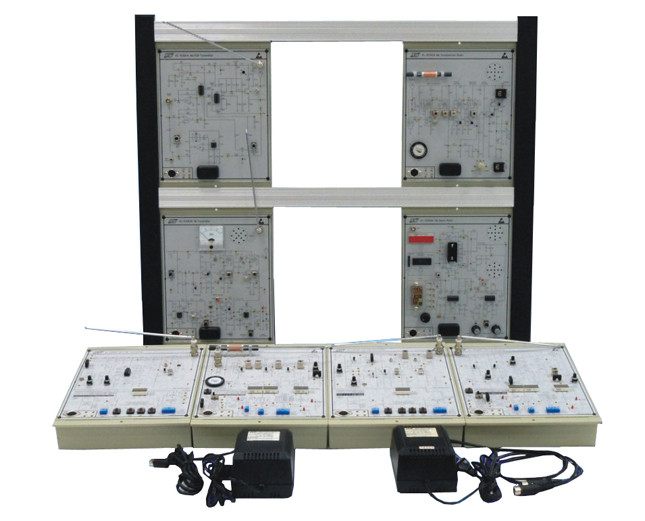

Стенд лабораторний "Система передавача та приймача AM/ЧM/AМн/ЧМн" KL-900C

Система передавача та приймача АМ/ЧМ/АМн/ЧМн KL-900C є багатофункціональною автономною системою, призначеною для проведення експериментів з передавання AM/АМн і ЧМ/ЧМн сигналів.

     Повна система містить KL-900C1, KL-900C2 і вісім окремих модулів:
· Модулі передавача та приймача АМ
· Модулі передавача та приймача ЧМ
· Модулі передавача та приймача АМн/АМ
· Модулі передавача та приймача ЧМН/ЧМ

Особливості стенда KL-900C:

• Система складається з передавача та приймача АМн/АМ і передавача та приймача ЧМН/ЧМ.
•  Модулі АМ і ЧМ обладнані 8-розрядним DIP-вимикачами для експериментів із виявлення несправностей.
• Є всеосяжний посібник із проведення експериментів.

Перелік лабораторних робіт:

KL-900C1
1. KL-93061A Передавач AM/DSB
Експериментальна навчальна програма містить:
кварцовий генератор, модулятор, синусоїдний/звуковий модулятор,
симетричний модульатор, підсилювач радіочастоти, регулювання та сполучення,
регулювання антени

2. KL-93062A Транзисторне радіо AM
Експериментальна навчальна програма містить:
перший змішувач, перший підсилювач проміжної частоти, другий підсилювач
проміжної частоти, підсилювач звукової частоти

3. KL-93063A Передавач ЧM
Експериментальна навчальна програма містить:
кварцовий генератор, частотний модульатор, високочастотний буфер, опорний
генератор, частотний тахометр і модулятор звукової частоти

4. KL-93064A Стерео радіо ЧM
Експериментальна навчальна програма містить:
тюнер, підсилювач проміжної частоти ЧМ, FM MPX, підсилювач звукових частот

KL-900C2
1. KL-93065 Передавач AMн/АМ
(1) Експериментальна навчальна програма з АМ містить:
підсилювач радіочастоти, регулювання зв'язку, регулювання антени
(2) Експериментальна навчальна програма з аналогової АМ містить:
Підсилювач АМ-модульованого звуку, передавання звуку.
(3) Експериментальна навчальна програма з цифрової АМ містить:
Експеримент з AМн CDMA, експеримент із манчестерською AМн, експеримент з
передавання сигналу із прямою модуляцією, експеримент із передаванням сигналу з
манчестерським кодуванням

2. KL-93066 Приймач AMн/АМ
(1) Експериментальна навчальна програма з АМ містить:
перший підсилювач проміжної частоти, другий підсилювач проміжної
частоти та підсилювач звуковий частоти
(2) Експериментальна навчальна програма з демодуляції аналоговий АМ містить:
експеримент із підсилювачем АМ-модульованого звуку, експеримент з
приймачем звукового сигналу.
(3) Експериментальна навчальна програма з демодуляції цифровий АМн містить:
експеримент із демодуляцією прямий АМн, експеримент із манчестерським
декодуванням

3. KL-93067 Передавач ЧМн/ЧМ
(1) Експериментальна навчальна програма з ЧМ містить:
Вимірювання підстроювання буферного підсилювача, вимірювання підстроювання підсилювача РЧ
(2) Експериментальна навчальна програма з аналогової ЧМ модуляції містить:
Підсилювач АМ-модульованого звуку, передавання звуку.
(3) Експериментальна навчальна програма з цифрової ЧМн модуляції містить:
Експеримент із ЧМн CDMA, експеримент із манчестерською ЧМн, експеримент з
передавання сигналу із прямою модуляцією, експеримент із передаванням сигналу з
манчестерським кодуванням

4. KL-93068 Приймач ЧМН/ЧМ
(1) Експериментальна навчальна програма з ЧМ містить:
Підсилювач проміжної частоти ЧМ
(2) Експериментальна навчальна програма з аналогової ЧМ демодуляції містить:
експеримент із підсилювачем ЧМ-модульованого звуку, експеримент з
приймачем звукового сигналу
(3) Експериментальна навчальна програма за цифровим ЧМн демодуляції містить:
експеримент із демодуляцією прямий ЧМн, експеримент із манчестерським декодуванням
