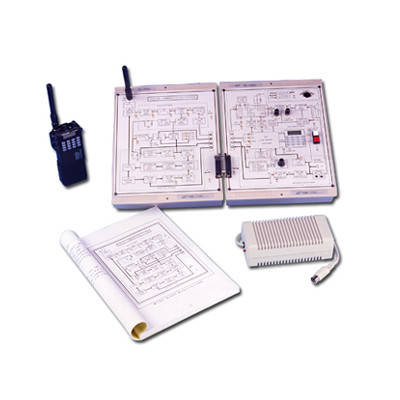

Стенд лабораторний "Вивчання аналогових пристроїв радіозв'язку" KL-900B

УКВ-трансивер діапазону 144МГц із частотною модуляцією
Навчальний стенд моделі KL-900B призначений для вивчення аналогових пристроїв радіозв'язку, що дає змогу ознайомитися з принципами роботи портативної радіостанції, що працює в УКВ-діапазоні на частоті 144МГц. Електрична схема портативної радіостанції складається з 4 блоків: приймача, передавача, підсилювача звукової частоти та мікрофонного передпідсилювача.
Принципова схема УКВ-трансивера нанесена на панелі навчального стенда, що дає змогу неабияк полегшити вивчення принципів роботи портативної радіостанції та поліпшити сприйняття навчального матеріалу.

Особливості стенда KL-900B:

1. У навчальному стенді використовуються з'єднувальні дроти діаметром 2 мм

2. Принципові електричні схеми блоків трансивера нанесені на лицьову поверхню кожного модуля.

3. Модулі розміщуються в міцних пластмасових корпусах (297 x 226 x 60 мм).

         Перелік лабораторних робіт:

1. Введення в аналогову систему зв'язку
(1) Скидання приймача у початковий стан
(2) Встановлення частоти каналу
(3) Розширення частотного діапазону
(4) Робота з двома функціональними кнопками
(5) Робота з кнопкою SET (УСТАНОВЛЕННЯ)

2. Мікрофонні підсилювачі
(1) Вимірювання вихідного сигналу PTT DET
(2) Вимірювання передаваного сигналу
(3) Вимірювання вихідного сигналу MIC-AMP (LIM)
(4) Вимірювання вихідного сигналу MIC-LPF

3. Система фазового автопідстроювання частоти (ФАПЧ)
(1) Вимірювання вихідного сигналу кварцового генератора
(2) Вимірювання даних, синхронізації та LE під час приймання
(3) Вимірювання сигналів даних, синхронізації та LE під час передавання
(4) Вимірювання вхідних сигналів фазового компатора
(5) Вимірювання вихідного сигналу фазового компатора

4. Генератори, керовані напругою
(1) Вимірювання характеристик ГУН RX
(2) Вимірювання характеристик ГУН ТХ

5. Усилители мощности радиочастоты
(1) Вимірювання вхідних і вихідних сигналів TX POWER AMP
(2) Вимірювання вхідних і вихідних сигналів APC AMP

6. Підсилювачі радіочастоти
(1) Вимірювання вхідних сигналів підсилювача радіочастот RF AMP
(2) Вимірювання вихідних сигналів підсилювача радіочастот RF AMP
(3) Вимірювання вихідного сигналу смугового фільтра BPF

7. Змішувачі та підсилювачі проміжної частоти
(1) Вимірювання вихідного сигналу ГУН RX
(2) Вимірювання вихідного сигналу першого змішувача
(3) Вимірювання вихідного сигналу кварцового смугового фільтра CRYSTAL BPF
(4) Вимірювання вихідного сигналу першого підсилювача ПЧ IF AMP
(5) Вимірювання вхідних і вихідних сигналів підсилювача ПЧ IF AMP
8. ЧМ демодулятори
(1) Вимірювання вихідного сигналу другого змішувача
(2) Вимірювання вихідних сигналів другого фільтра
(3) Вимірювання вихідного сигналу підсилювача рівня сигналу (S-MET AMP)
(4) Демонстрація роботи схеми безшумного настроювання

9. Аудіопідсилювачі
(1) Вимірювання вхідних сигналів попереднього підсилювача звукових частот AF PREAMP
(2) Вимірювання вихідних сигналів попереднього підсилювача звукових частот AF PREAMP
(3) Вимірювання вихідних сигналів підсилювача потужності звукових частот AF POWER AMP
