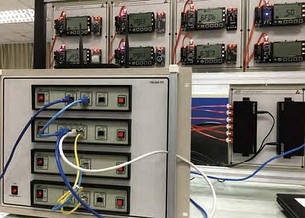

Стенд лабораторний " Інноваційна експериментальна платформа вивчення інтернет- речей" IOT-100
З появою IoT (інтернет речей) до інтернету під'єднується дедалі більше фізичних об'єктів, щоб полегшити повсякденне життя. У провайдерів IoT-рішень стають популярними теми створення зручної для користувача практики IoT. Інноваційна платформа вивчення інтернет-ігри IOT-100 (IOT-100) є рішенням для експериментальних систем IoT на базі модулів. Вона будується з різних плат комунікаційних вузлів, модулів датчиків, інтегрованого бездротового шлюзу та застосунків із відкритим кодом. Теми експериментів містять не тільки традиційну "бездротову сенсорну технологію", а й розробку вбудованих систем, технологію вимірювань за допомогою інтелектуальних датчиків, технологію побудови IoT, технологію керування мікросхемами IoT і технічні програми IoT. IOT-100 працює з 4 різними бездротовими протоколами: ZigBee, Bluetooth, WiFi и EnOcean. Користувач може вибрати одну (або кілька) бездротових сенсорних технологій і передавати дані на інтегрований бездротовий шлюз за протоколом MQTT (Message Queuing Telemetry Transport) для спостереження. Функціями бездротового інтегрованого шлюзу є збирання, пакетування й передавання даних. Дані передаються в хмару за протоколом MQTT. На вебсторінці студенти можуть спостерігати результати експерименту зі збирання даних від плат бездротових вузлів датчиків і сенсорних модулів.
Перелік лабораторних робіт IOT-100:
1. Мережева мікросхема:
| ZigBee | WiFi | Bluetooth | EnOcean | ||
|
Базові експерименти |
1 |
Експеримент зі встановлення проєкту IAR |
Експеримент зі встановлення проєкту IAR |
Експеримент зі встановлення проєкту IAR |
Експеримент зі встановлення проєкту IAR |
|
2 |
Експеримент з GPIO (універсальним введенням-виведенням) |
Експеримент з GPIO (універсальним введенням-виведенням) |
Експеримент з GPIO (універсальним введенням-виведенням) |
Експеримент з GPIO (універсальним введенням-виведенням) |
|
|
3 |
|
|
Експеримент із сторожовим таймером |
|
|
|
4 |
Експеримент з I2C |
Експеримент з I2C |
Експеримент з I2C |
Експеримент з I2C |
|
|
5 |
Експеримент із перериванням GPIO |
Експеримент із перериванням GPIO |
Експеримент із перериванням GPIO |
Експеримент із перериванням GPIO |
|
|
6 |
Експеримент з АЦП |
Експеримент з АЦП |
Експеримент з АЦП |
Експеримент з АЦП |
|
|
7 |
Експеримент із таймером |
Експеримент із таймером |
Експеримент із таймером |
Експеримент із таймером |
|
|
8 |
Експеримент зі сплячим режимом |
|
Експеримент зі сплячим режимом |
|
|
|
9 |
Експеримент з UART |
Експеримент з UART |
Експеримент з UART |
Експеримент з UART |
|
|
10 |
Эксперимент со SPI |
Эксперимент со SPI |
Эксперимент со SPI |
Эксперимент со SPI |
|
|
11 |
Експеримент з USB- послідовним |
|
Експеримент з USB- послідовним |
Експеримент з USB- послідовним |
|
|
12 |
Експеримент із модулем із зовнішнім датчиком |
Експеримент із модулем із зовнішнім датчиком |
Експеримент із модулем із зовнішнім датчиком |
Експеримент із модулем із зовнішнім датчиком |
|
|
Експерименти зі зв'язком |
1 |
Експеримент з одноранговим зв'язком |
Експеримент зі станцією бездротової локальної мережі |
HID: Експеримент із профілем пристрою з людським інтерфейсом |
|
|
2 |
Експеримент зі встановлення передавання енергії |
Експеримент з WLAN AP |
ANP: Експеримент із профілем Alert Notification (передбачувальних повідомлень) |
|
|
|
3 |
Експеримент зі встановленням бездротового каналу зв'язку |
|
HRP: Експеримент із профілем частоти серцебиття |
|
|
|
4 |
Експеримент бездротового поточного контролю |
|
HTP: Експеримент із профілем медичного термометра |
|
|
|
5 |
Експеримент із відповіддю на ACK |
|
PASP: Експеримент із профілем статусу телефонного повідомлення |
|
|
|
6 |
|
|
SPP: Експеримент із профілем послідовного порту |
|
|
|
|
* Не менш ніж 2 платі вузлів датчиків ZigBee для експериментів зі зв'язком. |
* Не менш ніж 2 платі вузлів датчиків Wi-Fi для експериментів зі зв'язком. |
* Не менш ніж 2 платі вузлів датчиків Bluetooth для експериментів зі зв'язком. |
|
|
|
Комплексны |
1 |
Експеримент із топологією мережі "зірка" |
|
|
|
|
2 |
Експеримент з вузловою топологією мережі |
|
|
|
|
|
3 |
Експеримент з керування групуванням |
|
|
|
|
|
4 |
Експеримент із керуванням прив'язкою |
|
|
|
|
|
|
Не менш ніж 5 плат вузлів датчиків ZigBee для комплексних експериментів. |
|
|
|
Примітка: Мінімальне кількість плату вузлів, необхідних для експериментів зі зв'язком, див. вище під значком ※.
2. Інтегрований експеримент
(1) IPv6 Хост — клієнт
Експеримент 1: Настроювання конфігурації
Експеримент 2: IPv6 Аналізатор пакетів
(2) IPv6 Хост — сервер
Експеримент 1: IPv6 DHCP
Експеримент 2: IPv6 DNS
Експеримент 3: IPv6 Вебсервіс
Експеримент 4: IPv6 Щова служба
Експеримент 5: IPv6 Служба FTP
(1) IPv6 Маршрутизатор
Експеримент 1: Статична маршрутизація
Експеримент 2: Динамічна маршрутизація (RIPng)
Експеримент 3: Динамічна маршрутизація (OSPFv3)
(2) IPv6 Комплексні експерименти:
Експеримент 1: Топологія мережі
Експеримент 2: Мережевий сегмент та IP-адреса
Експеримент 3: Правило маршрутизації
Експеримент 4: Спостереження HTTP-пакетів
Експеримент 5: Спостереження віддалених пакетів за допомогою ITS-201
(3) IOT-100 + IPv6 Комплексні експерименти:
Експеримент 1: Інтеграція топології мережі
Експеримент 2: IPv4 та IPv6 Мережеві параметри
Експеримент 3: IOT-100 Встановлення конфігурації
Експеримент 4: IOT-100 + IPv6 Комплексна демонстрація
Експеримент 5: IOT-100 Аналізатор пакетів
- Ціна: Ціну уточнюйте
