Стенд лабораторний "Учебна система серії IPv6" ITS-200

Внаслідок бурхливого зростання числа різноманітних мережевих і мобільних пристроїв, а також глобального поширення мережевих технологій протоколу IPv4 виявилося недостатньо, і був розроблений інтернет-протокол нового покоління (IPv6).
Крім забезпечення більшого адресного простору IPv6 не тільки підвищує ефективність маршрутизації й безпеку мережевого рівня (вбудований механізм шифрування IPSec), але також за ходом розвитку протоколу створює нові способи адресації й більше передові механізми QoS.

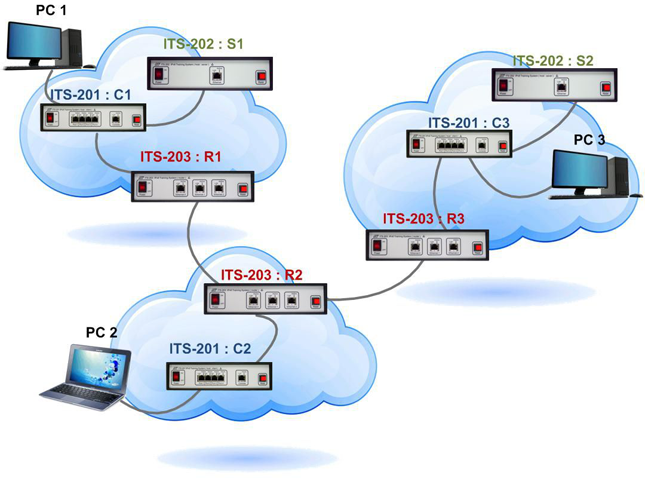

Призначення лабораторного стенда ITS-200 — дати студентам ясні та всеосяжні знання про протокол і робочі характеристики специфікації IPv6. Повна система містить ITS-201 (хост:клієнт), ITS-202 (хост:сервер) и ITS-203 (маршрутизатор). Маючи ці три пристрої, можна проводити як групові, так і окремі лабораторні роботи.
        Пристрій: ITS-201 (хост: клієнт)

• Двостікова система IPv4 і IPv6 (Dual-Stack).
• Підтримує сервіс Remote Packet Capture (RPCAP)
• Використання фільтрувального мережевого відведення для балансування навантаження й агрегування портів, щоб уникнути втрати пакетів, що переглядаються.
• Програма GUI для відправлення та перегляду пакетів IPv4 та IPv6.
  IPv4 : ICMP、TCP、UDP
  IPv6 : Підтримуються ICMPv6、DHCPv6、формат пакета
  верхнього рівня і  “Next Header” с Hop-by-Hop、Routing、
  Fragment、Destination... і т.д.
• Консоль і порти Port1~Port4 підтримують автоматичне узгодження.
• Експерименти охоплюють рівні 2 ~ 7 моделі OSI.

Пристрій: ITS-202 (хост: сервер)

• ITS-202 (хост: сервер) із серії ITS-200 призначений для низки інтернет-сервісів і вебінтерфейсів GUI.

• ITS-202 можна конфігурувати як сервер 2 типів:
  Тип A забезпечує вебсервіси IPv6 DHCP、IPv6 DNS та IPv6.
  Тип B забезпечує вебсервіси IPv6 FTP, IPv6 SMTP, IPv6 POP та Ipv6.

• Для забезпечення крос-платформних рішень ITS-202 можна конфігурувати за допомогою Microsoft Internet Explorer, Mozilla Firefox, Google Chrome та інших браузерів.

Пристрій: ITS-203 (маршрутизатор)
ITS-203 (маршрутизатор) із серії ITS-200 призначений для різних варіантів мережевої топології та зручних у використанні програм GUI. Підтримує протоколи
статичної та динамічної маршрутизації. Протокол динамічної маршрутизації ITS-203 підтримує протокол внутрішніх шлюзів (IGP) як RIPng (Routing Information Protocol нового покоління), так і
OSPFv3 (Open Shortest Path First для IPv6).
Список експериментів:

        Пристрій: ITS-201 (хост: клієнт)

• Двостікова система IPv4 і IPv6 (Dual-Stack).
• Підтримує сервіс Remote Packet Capture (RPCAP)
• Використання фільтрувального мережевого відведення для балансування навантаження й агрегування портів, щоб уникнути втрати пакетів, що переглядаються.
• Програма GUI для відправлення та перегляду пакетів IPv4 та IPv6.
  IPv4 : ICMP、TCP、UDP
  IPv6 : Підтримуються ICMPv6、DHCPv6、формат пакета
  верхнього рівня і  “Next Header” с Hop-by-Hop、Routing、
  Fragment、Destination... і т.д.
• Консоль і порти Port1~Port4 підтримують автоматичне узгодження.
• Експерименти охоплюють рівні 2 ~ 7 моделі OSI.

Пристрій: ITS-202 (хост: сервер)

• ITS-202 (хост: сервер) із серії ITS-200 призначений для низки інтернет-сервісів і вебінтерфейсів GUI.

• ITS-202 можна конфігурувати як сервер 2 типів:
  Тип A забезпечує вебсервіси IPv6 DHCP、IPv6 DNS та IPv6.
  Тип B забезпечує вебсервіси IPv6 FTP, IPv6 SMTP, IPv6 POP та Ipv6.

• Для забезпечення крос-платформних рішень ITS-202 можна конфігурувати за допомогою Microsoft Internet Explorer, Mozilla Firefox, Google Chrome та інших браузерів.

Пристрій: ITS-203 (маршрутизатор)
ITS-203 (маршрутизатор) із серії ITS-200 призначений для різних варіантів мережевої топології та зручних у використанні програм GUI. Підтримує протоколи
статичної та динамічної маршрутизації. Протокол динамічної маршрутизації ITS-203 підтримує протокол внутрішніх шлюзів (IGP) як RIPng (Routing Information Protocol нового покоління), так і
OSPFv3 (Open Shortest Path First для IPv6).
Список експериментів:

Пристрій: ITS-201 (хост: клієнт)
Лабораторна робота   1: ITS-201, багаторазове введення
Лабораторна робота   2 : Маршрутизатор Cisco 1905, коротке введення
Лабораторна робота   3 : core IPv6
Лабораторна робота   4 : 99 розширення IPv6
Лабораторна робота   5 : Адресація IPv6
Лабораторна робота   6 : DHCPv6
Лабораторна робота   7 : ICMPv6 — повідомлення про помилки
Лабораторна робота   8: ICMPv6 — інформаційні повідомлення
Лабораторна робота   9 : Виявлення сусідніх вузлів
Лабораторна робота 10: Перехід IPv6
Лабораторна робота 11: Шлюз і маршрут IPv6
Пристрій: ITS-202 (хост: сервер)
Лабораторна робота  1: Спостереження пакета IPv6 HTTP
Лабораторна робота  2 : Спостереження пакета IPv6 DHCP
Лабораторна робота  3 : Спостереження пакета IPv6 DNS
Лабораторна робота  4 : Спостереження пакета IPv6 FTP
Лабораторна робота  5: Спостереження поштового пакета IPv6
Пристрій: ITS-203 (маршрутизатор)
Лабораторна робота   1: Під'єднаний маршрут
Лабораторна робота   2 : Конфігурування маршрутів
Лабораторна робота   3 : Рекурсивні статичні маршрути
Лабораторна робота   4 : Маршрут за замовчуванням
Лабораторна робота   5: Конфігурування вимкнення трафіку
Лабораторна робота   6: Плавальний статичний маршрут
Лабораторна робота   7 : Обіймання маршрутизатора
Лабораторна робота   8: Таблиця маршрутизації
Лабораторна робота   9: Алгоритм Белмана-Форд
Лабораторна робота 10: Обмеження RIPng
Лабораторна робота 11: Час сходиності RIPng
Лабораторна робота 12: Відчуття маршруту RIPng
Лабораторна робота 13: Оброблення пакета RIPng
Лабораторна робота 14: Діапазон зон OSPF3
Лабораторна робота 15: Немагістральна зона та Virtual-Link OSPFv3
Лабораторна робота 16: Зовнішній маршрут OSPFv3
Лабораторна робота 17: Вибір DR/BDR і швидка сходимість у OSPFv3
Лабораторна робота 18: Router-LSA та Network-LSA
Лабораторна робота 19: Inter-Area-Prefix-LSA
Лабораторна робота 20: Inter-Area-Router-LSA/AS-External-LSA/Link-LSA/ Intra-Area-Prefix-LSA
