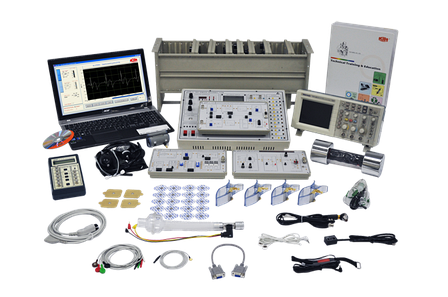

Стенд лабораторний "Біомедичні вимірювання". Система навчання" KL-730

Як дати студентам конструкторам знання про датчики біоелектроніки або, навпаки, як дати студентам-біомедикам легко отримати знання про датчики біоелектроніки та відповідних схемах датчиків?
Стенд KL-730 представляє широко використовувані датчики біоелектроніки, які дуже корисні для студентів, які вивчають електроніку та біомедику. Крім того, в KL-730 зібрані всі необхідні аксесуари для вимірювання 12 видів тілесних сигналів і проведення експериментів, а також він є гарним допоміжним тренажером для вчителів.

Це обладнання призначене для студентів, які вчаться розробляти спеціалізовані вимірювальні схеми та виявляти основні фізіологічні сигнали на практиці.

         Крім того, під час виконання пропонованих нами експериментів студенти знайомляться з електричними характеристиками датчика та перетворювача.

• Система біомедичних вимірювань моделі KL-730 складається з дванадцяти модулів, серед яких — модулі для вимірювання електрокардіограми, електроміограми, електроокулограми, електроенцефалограми, кров'яного тиску, фотоплетизмограми, функції дихання, пульсу та імпедансу тіла людини, ультразвукової доплерівський модуль, модуль ТЕНС і модуль вимірювання дихальної витрати повітря/життя.

• У системі біомедичних вимірювань KL-730 використовуються різні датчики та вимірювальні перетворювачі, зокрема тензодатчик тиску, інфрачервоний оптронний датчик, тензометричний датчик, датчик температури, нашкірні електроди, двоелементний перетворювач і пневмотаховометричний датчик.

• Ширина смуги частот і коефіцієнт посилення підсилювача кожного навчального модуля можуть бути змінені за допомогою відповідних елементів керування. Це дає змогу простежити залежності між характеристиками фізіологічних сигналів і параметрами кожного каскаду тієї чи іншої електричної схеми.

            Перелік модулів і виконуваних лабораторних робіт:

Модуль вимірювання електрокардіограми (ЕКГ) (KL-75001):
1. Вивчення характеристик високочастотного фільтра
2. Вивчення характеристик підсилювача
3. Вивчення характеристик низькочастотного фільтра
4. Вивчення характеристик смугового фільтра
5. Експеримент з імітатором електрокардіограми (задається окремо)
6. Експеримент з ЕКГ

Модуль вимірювання електромограми (ЕМГ) (KL-75002):
1. Вивчення характеристик смугового фільтра
2. Вивчення характеристик низькочастотного фільтра
3. Вивчення характеристик підсилювача напруги
4. Вивчення характеристик високочастотного фільтру
5. Експеримент за визначенням характеристик однонапівперіодного випрямляча
6. Вивчення характеристик інтегратора
7. Експеримент з ЕМГ

Модуль вимірювання електрокулограми (ЕОГ) (KL-75003) :
1. Калібрування схеми виявлення горизонтального та вертикального руху
2. Вивчення характеристик смугового фільтра
3. Вивчення характеристик високочастотного фільтра
4. Вивчення характеристик підсилювача
5. Вивчення характеристик низькочастотного фільтра
6. Експеримент з ЕОГ

Модуль вимірювання електроенцефалограми (ЕЕГ) (KL-75004):
1. Експеримент із калібрування передпідсилювача
2. Вивчення характеристик смугового фільтра
3. Вивчення характеристик високочастотного фільтра
4. Вивчення характеристик підсилювача
5. Вивчення характеристик низькочастотного фільтра
6. Експеримент з ЕЕГ

Модуль вимірювання кров'яного тиску (KL-75005):
1. Експеримент із калібрування датчика тиску
2. Вивчення характеристик першого високочастотного фільтра
3. Вивчення характеристик низькочастотного фільтра
4. Вивчення другого високочастотного фільтра та підсилювача
5. Експеримент за визначенням характеристик випрямляча
6. Експеримент вимірювання кров'яного тиску за допомогою фонендоскопа
7. Експеримент із вимірювання кров'яного тиску осцилометричним методом

Модуль для виконання фотоплетизмографії (KL-75006):
1. Експеримент з калібрування інфрачервоного оптронного датчика
2. Вивчення характеристик високочастотного фільтра
3. Вивчення характеристик підсилювача напруги
4. Експеримент з вивчення характеристик низькочастотного фільтра 4-го порядку
5. Вивчення характеристик диференціального підсилювача
6. Вивчення характеристик підсилювача
7. Вивчення принципу роботи компаратора 7.
8. Вивчення принципу роботи мультивібратора
9. Експерименти зі зняття фотоплетизмограми

Модуль для визначення характеристик функції дихання (KL-75007):
1. Експеримент з калібрування диференціального підсилювача
2. Вивчення характеристик смугового фільтра
3. Вивчення характеристик підсилювача
4. Вивчення характеристик диференціального підсилювача
5. Вивчення петлі гістерезису компатора
6. Вивчення принципу роботи мультивібратора
7. Експеримент за визначенням інтенсивності легеневої вентиляції

Модуль вимірювання пульсу (KL-75008):
1. Експеримент із калібрування підсилювача тензометричного датчика
2. Вивчення характеристик високочастотного фільтра
3. Вивчення характеристик смугового фільтра
4. Вивчення характеристик підсилювача напруги
5. Вивчення характеристик низькочастотного фільтра
6. Вивчення петлі гістерезису компатора
7. Вивчення принципу роботи мультивібратора
8. Експеримент із вимірювання пульсу
9. Експеримент з артеріальними судинами

Модуль для вимірювання імпедансу тіла людини (KL-75009):
(нерекомендується використовувати особам із кардіостимулятором)
1. Експеримент із калібрування передпідсилювача
2. Вивчення характеристик смугового фільтра
3. Експеримент із вивчення принципу роботи генератор за схемою моста Вина
4. Вивчення характеристик високочастотного фільтра
5. Експеримент із вивчення демодулятора
6. Вивчення характеристик підсилювача напруги
7. Вивчення характеристик низькочастотного фільтра
8. Експеримент із вимірювання імпедансу

Ультразвуковий доплерівський модуль визначення швидкості кровотоку
(KL-75010)
1. Експеримент з OSC
2. Експеримент із попереднім підсилювачем
3. Експеримент з демодуляцією
4. Експеримент із характеристикою фільтра ВЧ
5. Експеримент із підсилювачем
6. Експеримент із характеристикою фільтра НЧ
7. Експеримент із компактором
8. Експеримент із моностабільним мультивібратором

Модуль ТЕНС (KL-75011)
(В цьому експерименті не треба брати участь людям із кардіостимулятором)
1. Експеримент із сигналом, не синхронізованим із таймером 555
2. Експеримент зі схемою перемикання транзизора
3. Експеримент із ланцюгом зміщення транзизора

Модуль вимірювання дихальної витрати повітря/життя
(KL-75012)
1. Експеримент з ефектом Холла та диференціюванням
2. Експеримент із залежністьм напруги та частоти
3. Експеримент із компактором
4. Експеримент із логічним елементом І
5. Експеримент із десятичним лічильником
6. Експеримент із декодером
7. Експеримент із 7-сегментною індикацією
