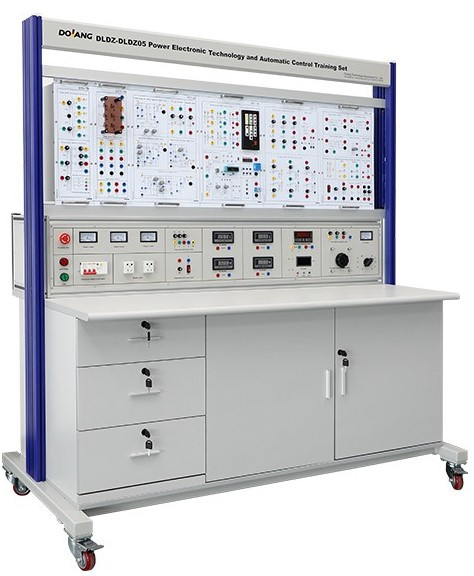

Лабораторний стенд "Силова електроніка та електропривод" DLDZ-DLDZ05

Лабораторний стенд "Силова електроніка та електропривод" DLDZ-DLDZ05 - розроблений і широко використовується для професійного навчання, використання навчально-тренувального обладнання, дидактичного обладнання, обладнання для професійного навчання, електронного силового навчального обладнання.

Технічні Параметри:

• Вхідна потужність: трифазна чотирипровідна (або трифазна п'ятипровідна) 380 В ± 10 50 Гц;
• трифазне реле захисту від витоку: △ n ≤30mA ， time≤0.1S;
• Температура: -10 ℃ - + 40 ℃, Вологість: ＜ 85 ％ （25 ℃）, висота ＜ 4000 м.
• Потужність: < 1,5 кВА;
• Сертифікат: ISO9001, ISO14001, OHSMS18001, CE та SGS.

 Перелік лабораторних робіт, що виконуються:

1. Експеримент у силовій електроніці: Експеримент із ланцюгом чопера Zeta; Експеримент зі схемою стабілізатора змінної напруги з однофазним переривником; Експеримент за схемою корекції коефіцієнта потужності схеми випрямлення; Експеримент із одностороннім зворотним перетворювачем; Експеримент із одностороннім прямим перетворювачем; Експеримент із технологією м'якого перемикання (MOSFET); Експеримент із однофазною схемою регулювання напруги змінного струму; Експеримент із схемою регулювання потужності однофазного змінного струму; Експеримент із трифазною схемою регулювання напруги змінного струму;
2. Експеримент із силового пристрою та схеми приводу: Односпрямована перевірка тиристорних характеристик; Тестування характеристик двонаправленого тиристора; Характеристики силової польової трубки (MOSFET) та експеримент із приводом; Характеристики силового транзистора (GTR) та експеримент із приводом; Характеристики ізольованого біполярного транзистора (IGBT) та експеримент із приводом;
3. Схематичний експеримент типових силових електронних пристроїв: Експеримент виявлення гармонік струму; Експеримент із ланцюгом переривника постійного струму;
4. Бак-чопер експеримент;
5. Експеримент зі схемою переривача, що підвищує;
6. Експеримент із схемою переривника Boost-Buck (Boost-Buck);
7. Експеримент із схемою подрібнювача Cuk;
8. Експеримент за схемою переривника Sepic;
9. Експеримент із ланцюгом чопера Zeta: Експеримент зі схемою стабілізатора змінної напруги з однофазним переривником; Експеримент за схемою корекції коефіцієнта потужності схеми випрямлення; Експеримент із одностороннім зворотним перетворювачем; Експеримент із одностороннім прямим перетворювачем; Експеримент із технологією м'якого перемикання (MOSFET); Експеримент із електроприводом.
