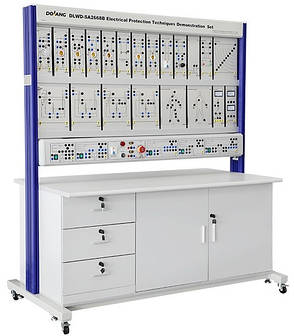

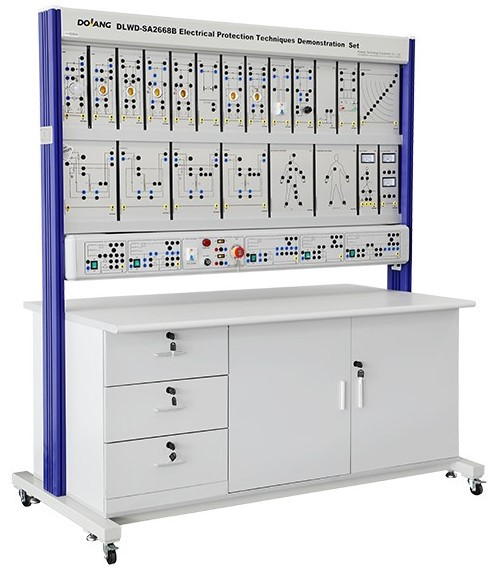

Лабораторний стенд "Електробезпека" DLWD-SA2668B

Лабораторний стенд DLWD-SA2668B із захисту від електрики. Стенд для безпечних експериментів із електрикою використовує німецький режим навчання та підготовки, який передбачає знання всіх аспектів безпечного використання електроенергії. Він має інтуїтивно зрозуміле зображення й дає змогу студентам самостійно проводити експерименти з різних тем, так що студенти можуть інтегрувати теорію з практикою за допомогою практичних операцій. Теоретичні концепції трансформуються в перцептивні знання, обладнання ТПУ.

Лабораторний стенд DLWD-SA2668B відповідає частині 410 Німецького промислового стандарту 57 100 (відповідає китайському стандарту GB/T 13869-92). Стенд був розроблений для вивчення захисту людського тіла від ураження електричним струмом.

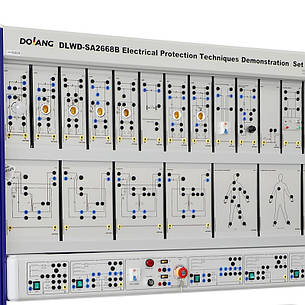

Лабораторний стенд DLWD-SA2668B має модульну структуру та складається з 22 незалежних навчальних модулів, включно з блоком живлення, модулем опору людського тіла, модулем ураження електричним струмом людського тіла, модуль ступеневого напруження, модуль захисного заземлення, — електричний модуль прямого контакту, електричний модуль непрямого контакту та різні захисні заходи, як-от модуль захисту від витоку, модуль захисту від короткого замикання, модуль контролю ізоляції.

Технічні параметри:

1. Різальна потужність ： Однофазний, тридротовий (L, N, PE) ， 220 В змінного струму ± 10 ， 50 Гц

2. потужність ： P макс. = 300 Вт

3. Кількість модульних: 22

4. Розмір модульного блока: 200 мм × 297 мм 、 100 мм × 297 мм (Ш * В)

5. Температура: -30 °C ~ 40 °C Вологість: ≤90 ％

6. Розмір: 1450 мм × 900 мм × 1850 мм

Перелік виконуваних лабораторних робіт:

1. Опір людського тіла;
2. Шкідливість змінного струму частотою 50 Гц для людського тіла;
3. Шкідливість постійного струму для людського тіла;
4. Шкода накладеного постійного струму (пульсуючого струму) на компоненти змінного струму людського тіла;
5. Шкідливість змінного струму частотою понад 50 Гц для організму людини;
6. Допустима безпечна контактна напруга;
7. Експлуатація електрообладнання;
8. Введення в першу допомогу при ураженні електричним струмом;
9. Мережа електропостачання;
10. Основні заходи захисту;
11. Основні заходи захисту ІІ;
12. Пряма контактна електрика;
13. Непряма контактна електрика;
14. Специфікація провідника;
15. Захист від ураження електричним струмом;
16. Побудова та принцип дії автоматичного вимикача струму короткого замикання.
17. Вплив пульсуючого постійного струму витоку на характеристики вимикача струму ушкодження; Прямий та непрямий електричний захист;
18. Захист від наднизької напруги; Прямий та непрямий електричний захист;
19. Захист шляхом придушення граничної потужності розряду; Прямий та непрямий електричний захист; Захист при наднизькому тиску;
20. Електричний захист при прямому контакті I (Ізолюйте струмопровідні частини для захисту. Покриття, захист екрана);
21. Захист від прямого дотику II (Встановлення перешкоди для захисту, Збільшення безпечна відстань для захисту, Використання автоматичного вимикача струму короткого замикання для додаткового захисту);
22. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту, Перетин заземлюючого дроту);
23. Непрямий електричний захист (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Майстер зрівнювання потенціалів);
24. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі електроживлення TN I);
25. Низьковольтний запобіжник;
26. Автоматичний вимикач;
27. Електричний захист від непрямого дотику (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в електромережі TN II);
28. Електричний захист від непрямого дотику (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі електропостачання TN.
29. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі TN. Відмова лінії PEN у мережі TN-C);
30. Електричний захист від непрямого дотику ( Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
31. Електричний захист від непрямого дотику (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі TN. Застосування вимикача струму короткого замикання в мережі TN-C);
32. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі електропостачання TN. Несправності, спричинені витіканням відкритих провідних частин та відключенням лінії у мережі TN-С);
33. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі TN. У мережі TN-S з автоматичним вимикачем струму пошкодження);
34. Непрямий електричний захист ( Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
35. Електричний захист від непрямого дотику (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі TN. Несправність, викликана обривом лінії в мережі TN-CS);
36. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в мережі TN. Застосування вимикача витоку в мережі TN-CS);
37. Визначте максимальну довжину лінії у номограмі;
38. Земля (Поняття та застосування заземлення);
39. Земля (Розрахунок опору заземлення, опір заземлення та розрахунок);
40. Заземлення (Електрод заземлення палі фундаменту);
41. Земля (Потенційна яма та ступінчаста напруга);
42. Земля (Вимір опору заземлення);
43. Земля (Вимір опору заземлення. Методика вимірювання струму-напруги);
44. Непрямий електричний захист (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі I Т);
45. Електричний захист від непрямого дотику (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи у II мережі ТТ);
46. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі ТТ. Несправності, спричинені витіканням відкритих струмопровідних частин);
47. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі ТТ. Відмова через переривання лінії);
48. Електричний захист від непрямого дотику (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі ТТ. Мережа ТТ з вимикачем витоку);
49. Захист від електричного контакту (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Заходи захисту в мережі ТТ. Мережа ТТ з вимикачем витоку. Відмова через переривання лінії);
50. Вимір опору (Припустимий опір ізоляції безпеки);
51. Перевірка ізоляції (Перевірка опору ізоляції);
52. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в IT-мережі);
53. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в IT-мережі II);
54. Непрямий електричний захист (Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
55. Непрямий електричний захист (Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
56. Електричний захист від непрямого дотику (Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
57. Електричний захист від непрямого дотику (Відключіть ланцюг або подайте попереджувальний сигнал для захисту.
58. Захисні заходи в IT-мережах. IT-мережа з монітором ізоляції)
    Непрямий електричний захист (Відключіть ланцюг або подайте попереджувальний сигнал для захисту. Захисні заходи в IT-мережах. IT-мережа з пристроєм контролю ізоляції та автоматичним вимикачем витоку);
59. Непрямий електричний захист (Вимкніть ланцюг або подайте попереджувальний сигнал для захисту. Додаткове зрівняння потенціалів для захисту);
60. Непрямий електричний захист (захисна ізоляція);
    Захист від непрямого дотику до електрики.
61. Непрямий електричний захист (Використовуйте ізолююче середовище для захисту);
62. Непрямий електричний захист (Захист від плаваючого локального потенційного балансу);
63. Електрозахист від непрямого дотику (захисна ізоляція I);
64. Непрямий електричний захист (захисна ізоляція II);
65. Захист від непрямого дотику до електрики (Захисна ізоляція.
66. Несправності, спричинені витіканням відкритих струмопровідних частин);
67. Апаратура захисту від витоків на кшталт напруги;
68. Виняткові обставини (Заходи захисту від прямого ураження електричним струмом. Заходи захисту від непрямого дотику).
