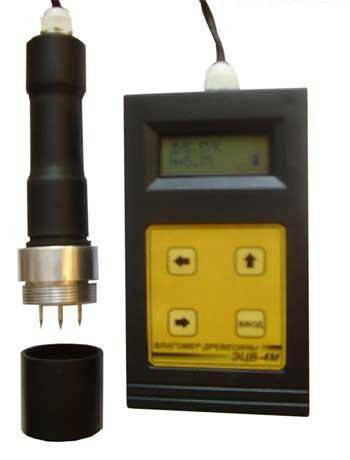

Вологомір деревини ЕЦВ-4М

Вологомір деревини ЕЦВ-4М являє собою переносний вимірювач електричного опору зі спеціальним голчастим датчиком, що впроваджується в деревину. Функціональна схема приладу умовно піддіюється на аналогову, цифрову частини та блок живлення.
Аналогова частина містить датчик, що перетворює фізичну величину вологості ділянки деревини між електродами на величину електричного опору, проміжний перетворювач електричного опору на електричну напругу.
До цифрової частини входять мікропроцесор із постійною пам'яттю, температурна корекція, рідкокристалічний графічний дисплей.
Вологомір ЕЦВ-4М виготовлений у переносному варіанті, на передній панелі якого розміщений цифровий індикатор, кнопки керування процесором і кнопка заміру.
У спеціальному відсіку розміщена батарея живлення.

ТЕХНІЧНІ ДАНІ

Межі вимірювання за вологістю для деревини: від 4% до 90%.
Основна абсолютна похибка приладу, порівнюючи з методом визначення вологості деревини за ГОСТ 11486-65 у зоні впровадження електродів датчика на глибині не більш ніж 10 мм від поверхні, має бути:
- не більш ніж ±0,5% абсолютної в межах від 8% до 12% справжньої вологості;
- не більш ніж ±0,8% абсолютної в межі від 12% до 30% справжньої вологості;
— не нормується в межах від 30% до 55% справжньої вологості.
Час вимірювання з моменту впровадження електродів датчика в деревину не більш ніж 10 сек.
