Витрата газу РГ-1

Витрата РГ-1 призначений для вимірювання об'ємної витрати газу, склад якого не агресивний до матеріалу датчика, виготовленого зі сталі 12Х18Н10Т.

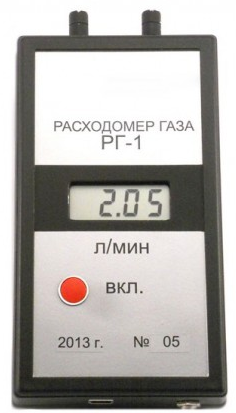

Принцип дії витратоміра РГ-1 ґрунтується на перетворенні об'ємної витрати газу на кутову швидкість обертання крильчатки датчика. Конструктивно витратомір складається з вимірювального блока з вбудованим датчиком витрати. У пластмасовому корпусі вимірювального блока розміщені друкована плата, батарея живлення й датчик витрати. Датчик являє собою герметичний корпус, у якому встановлені крильчатка, датчик обертання, штуцери для входу та виходу газу. Під час обертання крильчатки виробляються електричні імпульси, які після низки перетворень індицьуються на цифровому табло у формі значення об'ємної витрати газу в літрах на хвилину. Під час під'єднання витратомірника до комп'ютера та використання доданого програмного забезпечення, можливо, вимірювати поточне значення витрати, середнє значення витрати та обсяг прокачування за встановлений час.

Кнопка вмикання «Вмик» і цифрове табло розташовані з лицьового боку корпусу.

Діапазон вимірювань — від 0,2 до 10,0 л/хв.

Межі, що допускаються абсолютної похибки:

+ (0,03+0,01×q)   л/хв

де q — середнє значення об'ємної витрати газу, виражене в літрах на хвилину.

Ціна одиниці найменшого розряду відрахованого пристрою — 0,01 л/хв.

Втрата тиску в витраті за максимальної витрати газу не більш ніж 60 мм вод. ст.

Максимальний робочий надлишковий тиск газу не більш ніж 1000 мм вод. ст.

Корпус датчика витрата герметичний за надмірного тиску газу 2000 мм вод. ст.

Ресурс витратоміра до першого середнього ремонту — 1000 годин напрацювання за витратах газу не більш ніж 5 л/хв упродовж терміну експлуатації 8 років, зокрема термін зберігання — 1 рік із моменту виготовлення в складських приміщеннях.

Міжмонтний ресурс витратоміра — 1000 годин напрацювання у разі витрат газу не більш ніж 5 л/хв упродовж терміну експлуатації 8 років.

Гарантійний термін експлуатації — 12 місяців від дня введення в експлуатацію, але не більш ніж 24 місяці від дня виготовлення.

Діапазон вимірювань і межі основної відносної похибки РГ-1 дають змогу похитувати за допомогою цього вимірювача різні ротаметри, інші витратоміри газів, похибка яких перевищує похибку РГ-1 у 2-2,5 раза.

Повернкове встановлення дуже просте. Вона складається з джерела стисненого повітря або газового насоса, невеликого ресивера, регульованого вентиля, що подається вимірювачу та витратою РГ-1.

Крім того, згідно з інструкцією з обслуговування й експрес — контролю побутових лічильників газу, які є в експлуатації, як контрольний вимірювач об'ємної витрати газу може застосовуватися РГ-1.

Метою проведення обслуговування й експрес-контролю лічильників газу є перевірка їхньої працездатності та прийняття рішення про можливість їхньої подальшої експлуатації.

Експрес-контроль газових лічильників проводиться без зняття їх із газової магістралі, що дає змогу заощаджувати час на виконання цих робіт.
