Вимірювач швидкості газових потоків ІС-2
Вимірювач швидкості газових потоків ІС-2
Прибор ІС-2 призначений для вимірювання середньої швидкості газових потоків у системах кондиціонування, припливно-витяжної вентиляції. Рекомендується для комплектації санітарних та екологічних лабораторій промислових підприємств, санітарних станцій і служб екологічного контролю промислових викидів в атмосферу.

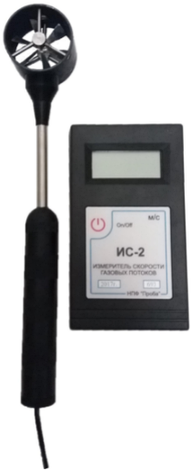

Принцип дії вимірювача ІС-2 ґрунтується на перетворенні швидкості газового потоку в кутову швидкість обертання крильчатки зонда. Конструктивно вимірювач складається з блока вимірювального та зонда. Зонд являє собою штангу, з одного кінця якої розміщена вимірювальна головка, а з іншого — ручка. Вісь крильчатки закріплена в металевому корпусі головки зонда, який захищає крильчатку від механічних пошкоджень. У ручці зонда розташований формувач сигналу. Формувальник сигналу виробляє електричні імпульси під час обертання крильчатки. Ці імпульси надходять у вимірювальний блок, де після низки перетворень на цифровому табло індицуються значення швидкості в метрах за секунду. Зонд з'єднується з блоком вимірювальним кабелем, забезпеченим з'єднувачем. У корпусі вимірювального блока розташована плата перетворення й індикації, елемент живлення типу "Крона" і вимикач.
Технічні характеристики
| Діапазон вимірювання | від 0,2 до 10 м/с |
| Межі, що допускаються абсолютної похибки | ± (0,1 + 0,05*V) м/с
де V — середнє значення середньої вимірюваної швидкості газового потоку, виражене в метрах за секунду. |
| Чутливість на момент початку обертання крильчатки зонда | не більш ніж 0,2 м/c |
| Ціна одиниці молодшого розряду відрахованого пристрою | 0,01 м/с |
| Діаметр головки зонда | 50 мм |
| Габаритні розміри вимірювального блока | не більш ніж 160х80х40, мм |
| Габаритні розміри вимірювального зонда | не більш ніж 320х50х50, мм |
| Маса вимірювального блока | не більш ніж 0,3 кг |
| Маса вимірювального зонда | не більш ніж 0,3 кг |
| Елемент живлення | Батарейка «крона» (6F22) |
Довжина зонда може бути змінена на вимогу замовника
Умови експлуатації
| Температура довкілля — для блока вимірювального | от минус 10 до 50 °С |
| Температура довкілля — для головки зонда | от минус 10 до 50 °С |
| Відносна вологість | до 100%, без конденсації вологи |
| Тиск довкілля газового середовища | от 80 до 110 кПа |
Комплект постачання
— блок вимірювальний — 1 шт.
— зонд — 1 шт.
— кейс – 1шт.
— посібник з експлуатації — 1 екземпляр.
— елемент живлення — 1 шт.
Гарантії
Гарантійний термін — 12 місяців
Метрологія
Вимірювач швидкості ІС-2 (ТУ У 16398163.002-2001) позашляхетний у Національний реєстр засобів вимірювань України під номером У1397-01. Вимірювач ІC-2 постачається з калібрувальним сертифікатом ДСТУ ISO/IEC 17025.
- Ціна: 10 100 ₴
