Вимірювач швидкості газових потоків ІС-1

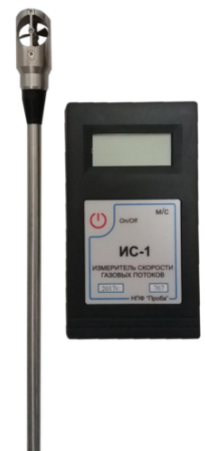

Вимірювач швидкості газових потоків ІС-1, фото 1
Опис
Інформація для замовлення

Вимірювач швидкості газових потоків ІС-1

Прилад призначений для вимірювання середньої швидкості газових потоків у системах кондиціонування, припливно-витяжної вентиляції, а також  у джерелах промислових викидів.

Принцип дії вимірювача ІС-1 ґрунтується на перетворенні швидкості газового потоку в кутову швидкість обертання крильчатки зонда. Конструктивно вимірювач складається з блока вимірювального та зонда. Зонд являє собою штангу, з одного кінця якої розміщена вимірювальна головка, а з іншого — ручка. Вісь крильчатки закріплена в металевому корпусі головки зонда, який захищає крильчатку від механічних пошкоджень. У ручці зонда розташований формувач сигналу. Формувальник сигналу виробляє електричні імпульси під час обертання крильчатки. Ці імпульси надходять у вимірювальний блок, де після низки перетворень на цифровому табло індицуються значення швидкості в метрах за секунду. Зонд з'єднується з блоком вимірювальним кабелем, забезпеченим з'єднувачем. У корпусі вимірювального блока розташована плата перетворення й індикації, елемент живлення типу "Крона" і вимикач.

Технічні характеристики

Діапазон вимірювань від 1,0 до 25 м/с
Межі, що допускаються абсолютної похибки ±(0,25 + 0,03*V) м/с



де V — середнє значення середньої вимірюваної швидкості газового потоку, виражене в метрах за секунду.

Чутливість на момент початку обертання крильчатки зонда не більш ніж 1,0 м/с
Ціна одиниці молодшого розряду відрахунку пристрою 0,01 м/с у діапазоні від 1 до 19,99 м/с



0,1 м/с у діапазоні від 20 до 25 м/с

Діаметр головки зонда 20 мм
Габаритні розміри вимірювального блока не більш ніж 160х80х40, мм
Габаритні розміри вимірювального зонда не більш ніж 1100х30х30, мм (для зонда завдовжки 1 метр)
Маса вимірювального блока не більш ніж 0,3 кг
Маса вимірювального зонда 0,5 кг (для зонда завдовжки 1 метр)
Елемент живлення батарейка «крона» (6F22)

Довжина зонда може бути змінена на вимогу замовника

Умови експлуатації

Температура довкілля — для блока вимірювального от минус 10 до 50 °С
Температура довкілля — для головки зонда от минус 10 до 350 °С
Відносна вологість до 100%, без конденсації вологи
Тиск довкілля газового середовища от 80 до 110 кПа
Запиленість газового потоку до 1 г/м3

Комплект постачання

— блок вимірювальний — 1 шт.

— зонд — 1 шт.

— чохол для блока вимірювального — 1 шт.

— чехол для зонда – 1шт.

— посібник з експлуатації — 1 екземпляр.

— елемент живлення — 1 шт.

Гарантії

Гарантійний термін — 12 місяців

Метрологія

Вимірювач швидкості ІС-1 (ТУ У 16398163.002-2001) позашляховик у Національний реєстр засобів вимірювань України під номером У1397-01. Вимірювач ІC-1 постачається з калібрувальним сертифікатом ДСТУ ISO/IEC 17025.

  • Ціна: 27 100 ₴
