Об'єкт-мікрометр для мікроскопії

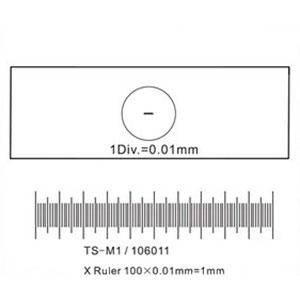

Об'єкт-мікрометр призначений для проведення калібрування системи аналізу зображень у тому разі, якщо вимірювання необхідно проводити в реальних одиницях. Об'єкт-мікрометр являє собою прозоре скло (за розміром предметного скла мікроскопа) з нанесеними на нього об'єктами відомого розміру (шкала, кола). Знявши зображення мікрометра під час кожного робочого збільшення мікроскопа та робочої роздільної здатності використовуваної цифрової камери та вказавши відому відстань у спеціальному режимі калібрування, Ви можете задати кількість точок зображення, які припадають на одиницю виміру (мікрон, мм, см тощо).

Калібрування

• Помістити об'єкт-мікрометр на предметний стіл мікроскопа.
• Вибрати робочий об'єктив і роздільну здатність камери.
• Отримати на екрані монітора контрастне зображення шкали та зняти зображення.
• Викликати в використовуваній програмі команду Калібрування.
• Встановити двома клацаннями миші максимальну видиму відстань і ввести значення в реальних одиницях.
• Ввести назву калібрування й перевірити результат.
• Програма запам'ятає коефіцієнт, і надалі Ви зможете вибрати будь-яку одиницю вимірювання, всі результати перераховуватимуться відповідно до Вашого вибором.
• Повторити процедуру на обраному об'єктиві, на інших роздільних здатностях цифрової камери, які Ви використовуєте для роботи.
• Вибрати наступний робочий об'єктив і повторити процедуру на всіх роздільних здатностях цифрової камери, які Ви використовуєте для роботи.
• Слідкуйте за тим, щоб під час зміни об'єктива мікроскопа та/або роздільної здатності цифрової камери використовувалася відповідне калібрування.

Застосування

• Рекомендується до використання в складі систем аналізу зображень з усіма цифровими камерами та мікроскопами за потреби проведення вимірювань на зображеннях і відео роликах у реальних одиницях.
