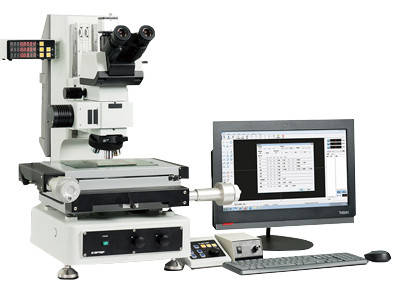

Вимірювальний мікроскоп MS

Вимірювальна система MS — це поєднання великого збільшення металургічного мікроскопа з 3 осьовим вимірювальний приладом для отримання якісного зображення, вимірювальний мікроскоп MS доступний для роботи у світлому і темному поле, ДІК і поляризаційного спостереження та широко застосовується для промислового контролю, як-от контроль якості напівпровідників, друкованих плата, РК-дисплеїв, мобільних телефонів, оптичної зв'язку, базовий електроніки, формувального обладнання, автомобілів тощо.

• Видатна оптична технологія для отримання чудового зображення:

Застосовані професійні та передові технології, необхідні для досліджень і розробок. Чудова нескінченна оптична система, що працює з напівапохроматичними об'єктивами, забезпечує чітке зображення з високою контрастністю й чіткістю. З простими аксесуарами доступні різні методики роботи, як-от темне поле, поляризація, ДИК.

• Ергономічний дизайн забезпечує комфортну роботу:

Ефективність і швидкість роботи переважно залежать від працездатності інструмента. Вся конструкція, що ґрунтується на ергономіці, знижує втому, викликану важкою роботою.

• Прецизійні виміри забезпечують точні результати:

Гарний вимірювальний інструмент являє собою цінність бренда. З розвитком технології виробництва для мініатюризації та точності, висока точність вимірювань стає все більш важливою. Серия MS використовує 3-осьову вимірювальну систему з точністю до 0,1 мкм. Ручне керування за осями X/Y і електричне фокусування за віссю Z з високоточними решітками, прості в експлуатації та не викликають  втоми.

• Незалежна підтримка фокусування розділеного зображення:

Контролер світла розділеного зображення є незалежним. Інтенсивність світла можна регулювати відповідно до різних типів. Два шаблони розділення зображення для варіанта, підтримка вільного перемикання.

• Самостійне вимірювальне програмне забезпечення:

За допомогою потужного програмного забезпечення можна налаштувати переваги клієнта. Високоточні вимірювання доступні для складних форм.

• Сфера застосування

 Вимірювальна система MS призначена для лінійних і кутових вимірювань у прямокутних і полярних координатах. В основу принципу роботи покладено оптичний візовий метод. У процесі вимірювання зображення вимірюваного об'єкта (деталі) спостерігають у полі зору окуляра або на екрані монітора. Результати вимірювань зчитуються за допомогою відрахованих мікроскопів і штрихових шкал або в цифровому вигляді за допомогою ПК і спеціального програмного забезпечення. Вимірювальний мікроскоп MS застосовують для вимірювання нарізних виробів, складних профільних шаблонів, шкал, кулачків, конусів, черв'ячних фрез, конусів позначників, діаметрів отворів, зубчастих коліс, а також радіусів заокруглень і відстаней між отворами в поздовжньому і в поперечному напрямку у відбитому та живому світлі.

Технічні характеристики вимірювальної системи MS:
